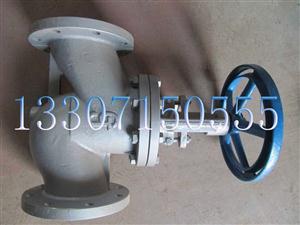

J41T型-灰铸铁法兰连接截止阀
J41T型-灰铸铁法兰连接截止阀详细介绍
【 产品简介 】
灰铸铁法兰连接截止阀 属于强制密封式阀门，所以在阀门关闭时必须向阀瓣施加压力以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力相对要大，所以阀杆的直径要大否则会发生阀杆顶弯的故障。近年来从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下关阀门的力小而开阀门的力大，阀杆的直径可以相应的减少。 灰铸铁法兰连接截止阀 开启时，阀瓣的开启高度为公称直径的25%～30%时流量已达到较大，表示阀门已达全开位置状态。所以截止阀的全开位置应由阀瓣的行程来推断。 本类阀门在管道中一般应当水平安装。 灰铸铁法兰连接截止阀 阀体的结构形式有直通式、直流式和直角式三种。直通式是常见的结构，但其流体的阻力较大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀应用环境。
【 产品特点 】
1、结构简单制造和维修比较方便。
2、工作行程小启闭时间较短。
3、密封性好，密封面间磨擦力小，使用寿命较长。
4、流体阻力大开启和关闭时所需力较大。
5、不适用于带颗粒、粘度较大、易结焦的介质输送。
6、调节性能较差。
7、手轮顺时针方向转时阀杆向下移动，阀瓣下降使密封面密合，将通路切断。逆转时则开启，阀杆提到最高点上密封起作用。
8、本阀门增加了一个上密封。在阀门开启状态时与填料一起两层密封作用，并对填料有一定的保护作用。
9、本阀门采用尼龙制品作密封面，填料为软成型填料，上密封也为软材质,密封性能较好。
10 、手轮、手柄操作的截止阀可安装在管道的任何位置上。
11 、手轮、手柄及传动机构，不允许作起吊用。
12 、介质的流向应与阀体所示箭头方向一致。
【 产品优势 】
1、铸钢螺栓阀盖闸阀在设计和制造上都以实现较长的使用寿命和可靠性为目标。
2、旋启式螺栓使得维护和填料更换更加简便易换。
3、次填料函可配置备选灯笼环和润滑油注射器。
4、阀盖连接根据ANSI压力等级不同，连接也有所不同。
5、阀座环分离式重型、全流道(全端口)环，易于维护。
6、阀体全流道(全端口)，重型阀体，符合API 600标准的壁厚，限度延长使用寿命。可配置用于旁路阀或排泄阀的轮毂。
7、手轮易于操作的大手轮。也可配置齿轮操作机构，马达执行机构或缸体执行机构，以满足更高的应用环境要求。
8、压盖两件式压盖/压盖法兰，自行对准调节，防止由于压盖翘起而造成阀杆损坏。
9、阀杆经过精密机加工的阀杆具有后座结构。
10、后座经过精密加工的阀盖阀杆衬套实现后座阀杆密封。
11、阀瓣坚固耐用的阀瓣，可提供塞型，球型或V形端口结构的阀瓣。
12、连接端口，根据管道特点选择法兰或对焊连接端口。
【 产品结构 】
一、主要零件材料（Main parts and materials）
|
零件名称 |
材料 |
|
|
（Parts name） |
J41T/W/H/F/X-16 |
J11T/W/H/F/X-16 |
|
阀体、阀盖 |
灰铸铁、球墨铸铁 |
灰铸铁 |
|
阀杆 |
碳钢、不锈钢 |
碳钢、不锈钢 |
|
阀瓣 |
灰铸铁、球墨铸铁 |
灰铸铁 |
|
阀杆螺母 |
黄铜、灰铸铁 |
黄铜、灰铸铁 |
二 、性能范围（Function and specification）
|
型号 |
公称压力 |
强度试验压力 |
密封试验压力 |
适用温度 |
适用介质 |
|
J11/41T-16 |
1.6 |
2.4 |
1.8 |
≤200℃ |
蒸汽、水 |
|
J11/41W-16 |
1.6 |
2.4 |
1.8 |
≤2100℃ |
油品 |
|
J11/41H-16 |
1.6 |
2.4 |
1.8 |
≤200℃ |
蒸汽、水、油品 |
|
J11/41F-16 |
1.6 |
2.4 |
1.8 |
≤200℃ |
蒸汽、水、油品 |
|
J11/41X-16 |
1.6 |
2.4 |
1.8 |
≤80℃ |
水 |

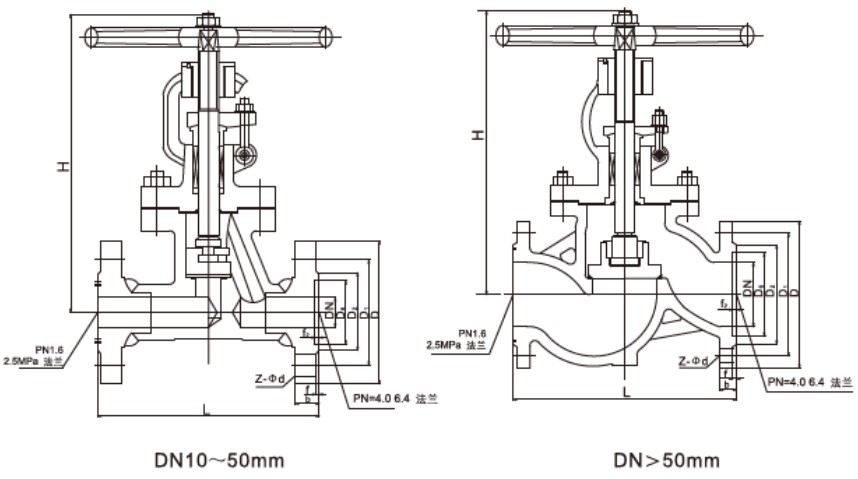

三 、主要外形尺寸连接尺寸（Main size of appearance）
|
J41T/W/H/F/X-16 |
||||||||||
|
公称通径 |
尺寸 |
参考重量 |
||||||||
|
DN(mm) |
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
D0 |
(Kg) |
|
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-Φ14 |
122.5 |
200 |
80 |
2.1/4.4Kg |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-Φ14 |
122.5 |
200 |
80 |
2.6/4.8Kg |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-Φ14 |
127.5 |
220 |
80 |
3.8/6.15Kg |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-Φ18 |
142.5 |
225 |
100 |
5.5/9.4Kg |
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-Φ18 |
182.5 |
260 |
130 |
7.6/11.5Kg |
|
50 |
230 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
200 |
285 |
130 |
10.7/16Kg |
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-Φ18 |
210 |
300 |
150 |
15.8/21Kg |
|
80 |
310 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
341 |
220 |
29.5Kg |
|
|
100 |
350 |
215 |
180 |
155 |
24-3 |
8-Φ18 |
366 |
220 |
41.0Kg |
|
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-Φ18 |
432 |
240 |
59.5Kg |
|
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-Φ23 |
464 |
280 |
82.0Kg |
|
|
200 |
600 |
335 |
295 |
265 |
30-3 |
12-Φ23 |
502 |
400 |
120.0Kg |
|
|
250 |
650 |
405 |
355 |
320 |
32-3 |
12-Φ25 |
610 |
400 |
178.0Kg |
|
|
300 |
698 |
460 |
410 |
375 |
34-3 |
12-Φ25 |
833 |
600 |
331.0Kg |
|
【 备注事项 】
以上参数均为参考实际以实时情况咨询为准！有关 J41T型-灰铸铁法兰连接截止阀 技术方面及未注明参数请咨询电话：4008241666；销售价格咨询：13307150555.
