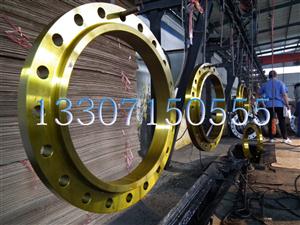

SO型-带颈平焊法兰（20#）

带颈平焊法兰产品代号（SO），法兰颈部高度较低，较板式平焊法兰的刚度、承载能力有所提高。与对焊法兰相比焊接工作量大焊条耗量稍多，经不起高温高压及反复弯曲和温度波动的场合使用，但现场安装较方便可省略焊缝射线探伤的工序。

产地：中国>湖北>武汉>武汉市

供应商：武汉千锤百炼管道装备有限公司

1303380999

电话：4008241666 027-66667888 传真：027-66667888

SO型-带颈平焊法兰（20#）详细介绍

【产品简介】

带颈平焊法兰同板式平焊法兰同样是将钢管伸入法兰内通过角焊缝与设备或管道连接的法兰。带颈平焊法兰的密封面形式有：突面(RF)、凹面(FM)、凸面(M)、榫面(T)、槽面(G)、全平面(FF) 等几种形式。带颈平焊法兰的通径范围：DN10~DN600 规定尺寸；适用压力范围：PN2.5~PN40 、 Class150~Class1500 环境场合。

在与管道连接的时候阀门、水泵或设备的局部会制成相对应的法兰连接形式。只要是在两个平面周边使用螺栓连接同时封闭的连接零件，一般都称之为“法兰”。

带颈平焊法兰属于平焊法兰另一种，因为有个短颈的作用从而提高了法兰的强度改善了法兰的承载力度，所以可以用于更高压力的管道上做连接。较板式平焊法兰而言造价更高，由于其形状的特点在运输途中更容易出现磕碰。

带颈平焊法兰是一种盘状连接管件而且都是成对使用的，在管道工程中较为常见。法兰主要是用于管道之间的连接，在需要连接的管道两端各安装一片法兰盘，低压管道可使用内螺纹丝扣法兰， PN0.40MPa 以上压力的便可使用焊接法兰。

　　带颈平焊法兰也属于平焊法兰，因为有个短颈从而提高了法兰的强度改善了法兰的承载力度。所以可以用于更高压力的管道上。较板式平焊法兰而言造价更高，由于其形状的特点在运输途中更容易磕碰。

【制作工艺】

带颈平焊法兰焊接时只需单面焊接不需要焊接管道和法兰连接的内口，对焊法兰的焊接安装需要法兰双面焊，所以带颈平焊法兰一般用于低、中压管道管线。带颈平焊法兰在生产和使用中具有一定的技术要求和技术参数，按照一定的方式和方法生产和加工。带颈平焊法兰生产法兰用的钢板应经超声波探伤、无损检测后保证良好的质量和性能问题等条件后按照一定的质量要求生产和检验，保证生产和使用的钢板没有质量问题。带颈平焊法兰应沿钢材轧制方向切割成条状，经弯制对焊成圆环状并使钢材的表面形成环的柱面形态，在生产带颈对焊法兰时不得采用钢板直接机加工成带颈法兰，带颈平焊法兰采用一定的工艺制作和加工。

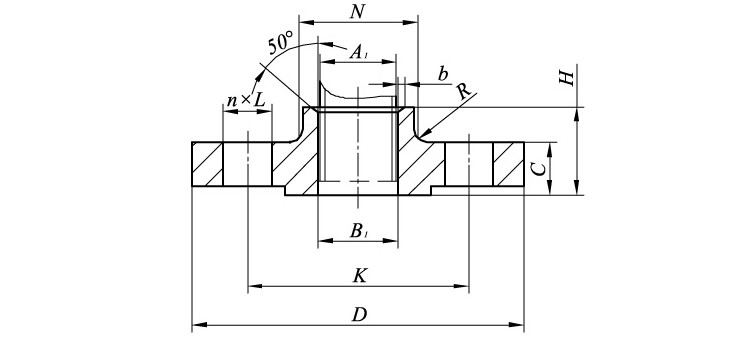

【产品结构】

【产品尺寸】

PN1.00MPa压力系列法兰尺寸
公称直径	钢管外径		法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	密封面		法兰厚度	法兰高度	法兰颈			法兰内径
公称直径	A		法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	宽	高	法兰厚度	法兰高度	N		角度	B
DN	系列Ⅰ	系列Ⅱ	D	K	L	n	Th.	d	f	C	H	系列Ⅰ	系列Ⅱ	R	系列Ⅰ	系列Ⅱ
10	17.2	14	90	60	14	4	M12	41	2	14	22	30	30	3	18.0	15
15	21.3	18	95	65	14	4	M12	46	2	14	22	35	35	3	22.0	19
20	26.9	25	105	75	14	4	M12	56	2	16	26	45	45	4	27.5	26
25	33.7	32	115	85	14	4	M12	65	2	16	28	52	52	4	34.5	33
32	42.4	38	140	100	18	4	M16	76	2	18	30	60	60	5	43.5	39
40	48.3	45	150	110	18	4	M16	84	2	18	32	70	70	5	49.5	46
50	60.3	57	165	125	18	4	M16	99	2	20	34	84	84	5	61.5	59
65	76.1	76	185	145	18	4	M16	118	2	20	34	104	104	6	77.5	78
80	88.9	89	200	160	18	8	M16	132	2	20	34	118	118	6	90.5	91
100	114.3	108	220	180	18	8	M16	156	2	22	40	140	140	6	116.0	110
125	139.7	133	250	210	18	8	M16	184	2	22	44	168	168	6	141.5	135
150	168.3	159	285	240	22	8	M20	211	2	24	44	195	195	8	170.5	161
200	219.1	219	340	295	22	8	M20	266	2	24	44	246	246	8	221.5	222
250	273.0	273	395	350	22	12	M20	319	2	26	46	298	298	10	276.5	276
300	323.9	325	445	400	22	12	M20	370	2	26	46	350	350	10	327.5	328
350	355.6	377	505	460	22	16	M20	429	2	26	53	400	412	10	359.5	381
400	406.4	42	565	515	26	16	M24	480	2	26	57	456	475	10	411.0	430
450	457.0	480	615	565	26	20	M24	530	2	28	63	502	525	12	462.0	485
500	508.0	530	670	620	26	20	M24	582	2	28	67	559	581	12	513.5	535
600	610.0	630	780	725	30	20	M27	682	2	34	75	658	678	12	616.5	636
PN1.60MPa压力系列法兰尺寸
公称直径	钢管外径		法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	密封面		法兰厚度	法兰高度	法兰颈			法兰内径
公称直径	A		法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	宽	高	法兰厚度	法兰高度	N		角度	B
DN	系列Ⅰ	系列Ⅱ	D	K	L	n	Th.	d	f	C	H	系列Ⅰ	系列Ⅱ	R	系列Ⅰ	系列Ⅱ
10	17.2	14	90	60	14	4	M12	41	2	14	22	30	30	3	18.0	15
15	21.3	18	95	65	14	4	M12	46	2	14	22	35	35	3	22.0	19
20	26.9	25	105	75	14	4	M12	56	2	16	26	45	45	4	27.5	26
25	33.7	32	115	85	14	4	M12	65	2	16	28	52	52	4	34.5	33
32	42.4	38	140	100	18	4	M16	76	2	18	30	60	60	5	43.5	39
40	48.3	45	150	110	18	4	M16	84	2	18	32	70	70	5	49.5	46
50	60.3	57	165	125	18	4	M16	99	2	20	34	84	84	5	61.5	59
65	76.1	76	185	145	18	4	M16	118	2	20	34	104	104	6	77.5	78
80	88.9	89	200	160	18	8	M16	132	2	20	34	118	118	6	90.5	91
100	114.3	108	220	180	18	8	M16	156	2	22	40	140	140	6	116.0	110
125	139.7	133	250	210	18	8	M16	184	2	22	44	168	168	6	141.5	135
150	168.3	159	285	240	22	8	M20	211	2	24	44	195	195	8	170.5	161
200	219.1	219	340	295	22	12	M20	266	2	24	44	246	246	8	221.5	222
250	273.0	273	405	355	26	12	M24	319	2	26	46	298	298	10	276.5	276
300	323.9	325	460	410	26	12	M24	370	2	28	53	350	350	10	327.5	328
350	355.6	377	520	470	26	16	M24	429	2	30	57	400	412	10	359.5	381
400	406.4	42	580	525	30	16	M27	480	2	32	63	456	475	10	411.0	430
450	457.0	480	640	585	30	20	M27	548	2	40	68	502	525	12	462.0	485
500	508.0	530	715	650	33	20	M30	609	2	44	73	559	581	12	513.5	535
600	610.0	630	840	770	36	20	M33	720	2	54	83	658	678	12	616.5	636
PN2.50MPa压力系列法兰尺寸
公称直径	钢管外径		法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	密封面		法兰厚度	法兰高度	法兰颈			法兰内径
公称直径	A		法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	宽	高	法兰厚度	法兰高度	N		角度	B
DN	系列Ⅰ	系列Ⅱ	D	K	L	n	Th.	d	f	C	H	系列Ⅰ	系列Ⅱ	R	系列Ⅰ	系列Ⅱ
10	17.2	14	90	60	14	4	M12	41	2	14	22	30	30	3	18.0	15
15	21.3	18	95	65	14	4	M12	46	2	14	22	35	35	3	22.0	19
20	26.9	25	105	75	14	4	M12	56	2	16	26	45	45	4	27.5	26
25	33.7	32	115	85	14	4	M12	65	2	16	28	52	52	4	34.5	33
32	42.4	38	140	100	18	4	M16	76	2	18	30	60	60	5	43.5	39
40	48.3	45	150	110	18	4	M16	84	2	18	32	70	70	5	49.5	46
50	60.3	57	165	125	18	4	M16	99	2	20	34	84	84	5	61.5	59
65	76.1	76	185	145	18	8	M16	118	2	22	38	104	104	6	77.5	78
80	88.9	89	200	160	18	8	M16	132	2	24	40	118	118	6	90.5	91
100	114.3	108	235	190	22	8	M20	156	2	24	44	145	145	6	116.0	110
125	139.7	133	270	220	26	8	M24	184	2	26	48	170	170	6	141.5	135
150	168.3	159	300	250	26	8	M24	211	2	28	52	200	200	8	170.5	161
200	219.1	219	360	310	26	12	M24	274	2	30	52	256	256	8	221.5	222
250	273.0	273	425	370	30	12	M27	330	2	32	60	310	310	10	276.5	276
300	323.9	325	485	430	30	16	M27	389	2	34	67	364	364	10	327.5	328
350	355.6	377	555	490	33	16	M30	448	2	38	72	418	430	10	359.5	381
400	406.4	42	620	550	36	16	M33	503	2	40	78	472	492	10	411.0	430
450	457.0	480	670	600	36	20	M33	548	2	46	84	520	542	12	462.0	485
500	508.0	530	730	660	36	20	M33	609	2	48	90	580	602	12	513.5	535
600	610.0	630	845	770	39	20	M36	720	2	58	100	684	704	12	616.5	636
PN4.00MPa压力系列法兰尺寸
公称直径	钢管外径		法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	密封面		法兰厚度	法兰高度	法兰颈			法兰内径
公称直径	A		法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	宽	高	法兰厚度	法兰高度	N		角度	B
DN	系列Ⅰ	系列Ⅱ	D	K	L	n	Th.	d	f	C	H	系列Ⅰ	系列Ⅱ	R	系列Ⅰ	系列Ⅱ
10	17.2	14	90	60	14	4	M12	41	2	14	22	30	30	3	18.0	15
15	21.3	18	95	65	14	4	M12	46	2	14	22	35	35	3	22.0	19
20	26.9	25	105	75	14	4	M12	56	2	16	26	45	45	4	27.5	26
25	33.7	32	115	85	14	4	M12	65	2	16	28	52	52	4	34.5	33
32	42.4	38	140	100	18	4	M16	76	2	18	30	60	60	5	43.5	39
40	48.3	45	150	110	18	4	M16	84	2	18	32	70	70	5	49.5	46
50	60.3	57	165	125	18	4	M16	99	2	20	34	84	84	5	61.5	59
65	76.1	76	185	145	18	8	M16	118	2	22	38	104	104	6	77.5	78
80	88.9	89	200	160	18	8	M16	132	2	24	40	118	118	6	90.5	91
100	114.3	108	235	190	22	8	M20	156	2	24	44	145	145	6	116.0	110
125	139.7	133	270	220	26	8	M24	184	2	26	48	170	170	6	141.5	135
150	168.3	159	300	250	26	8	M24	211	2	28	52	200	200	8	170.5	161

【备注事项】

以上参数均为参考实际以实时情况咨询为准！有关带颈平焊法兰技术方面及未注明参数请咨询电话：4008241666；销售价格咨询：13307150555.
