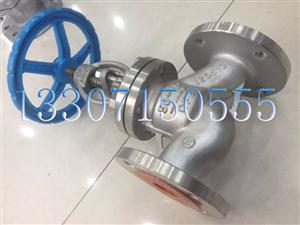

J41W型-法兰连接截止阀（CF8）
J41W型-法兰连接截止阀（CF8）详细介绍
【产品 描述 】
不锈钢 截止阀的阀杆轴线与阀座密封面 成 垂直 状态； 阀杆开启或关闭行程相对较短，并具有非常可靠的切断 功能 ， 因此 这种阀门非常适合作为介质的切断或调节及节流使用。 不锈钢 截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再 有 接触，因而它的密封面机械磨损较 较为 小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上 拆卸掉 ，对于阀门和管 路 焊接成体的场合是很 实用 的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门 ， 本类阀门在管道中一般应当水平安装。
【产品 结构 】
不锈钢 截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。 不锈钢 截止阀属于强制密封 类 阀门，所以在阀门关闭时必须向阀瓣施加压力以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力， 关闭 阀门的力比 开启 阀门的力 较 大，所以阀杆的直径要 粗些 否则会 造成 阀杆顶弯的故障 现象 。近年来从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔 内 ，这时在介质压力作用下关阀门的力 就改变的 小 了 ，而开阀门的力 也就相反又 大 了 ，阀杆的直径可以相应地减 细些 。同时在介质作用下，这种形式的阀门也较严密。本阀要水平安装 ， 截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时流量已达到较大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来 判断 。 不锈钢 截止阀阀体的结构形式有直通式、直流式和直角式 三种 。直通式是常见的结构，但其流体的阻力较大 ； 直流式流体阻力较小，多用于含固体颗粒或粘度大的流体 ； 直角式阀体多采用锻造，适用于较小通经 且 较高压力的的 管路 。
【 工作原理 】
截止阀是使用广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小 、 比较耐用 、 开启高度不大 、 制造 简单、 维修方便 等优势 ，不仅适用于中低压而且适用于高压 管线安装 。截止阀的闭合原理是依靠阀杠压力使阀瓣密封面与阀座密封面紧密贴合阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力 较 大，长期运行时密封可靠性不强。
【 优点缺点 】
优点：
1 、 结构简单，制造和维修 均 比较方便。
2 、工作行程小，启闭时间短。
3 、密封性好，密封面间磨擦力小，寿命较长。
缺点：
1 、流体阻力大，开启和关闭时所需力较大。
2 、不适用于带颗粒、粘度较大 及 易结焦的介质。
3 、调节性能较差。
一、主要零件材料（Main parts and materials）:
|
选用材质 |
ZGICr18Ni9Tit |
ZG00Cr18Ni10 |
ZG00Cr17Ni14M02 |
ZG00Cr17Ni14M02 |
WCB |
|
阀体/阀盖 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
阀板 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
1Cr13 |
|
阀杆 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨 |
|
垫片 |
304+PTFE |
304 L +PTFE |
3 16 +PTFE |
316L +PTFE |
石墨+304 |
|
压盖 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
填料压环 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
1Cr13 |
|
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45# |
|
手柄 |
QT450 |
QT450 |
QT450 |
QT450 |
QT450 |
二、主要 性能规范（The main technical date）
|
型号 |
J41H-16C |
J41H-25C |
J41H-40C |
J41H-63C |
J41H-100C |
J41H-160C |
|
|
公称压力 （PN） |
16 |
25 |
40 |
63 |
100 |
160 |
|
|
试验压力 （MPa） |
强度 |
2.4 |
3.8 |
6.0 |
9.45 |
15.0 |
24.0 |
|
密封 |
1.8 |
2.8 |
4.4 |
6.93 |
11.0 |
17.8 |
|
|
适用温度 （℃） |
灰铸铁（HT200）≤200℃；球墨铸铁（QT4500）≤350℃；铸钢（WCB）≤425℃；铬钼钢（WC6）≤550℃ |
||||||
|
适用介质 |
有腐蚀性介质；适用于硝酸类管路上做启闭用。 |
||||||
三、外形尺寸及连接尺寸（Outline and connecting measurement）:
|
J41W-16P/R |
|||||||||
|
公称通径 Nominal |
尺寸（Measurement） 单位：（mm） |
参考重量 Reference Weight |
|||||||
|
L |
D |
D1 |
D2 |
D3 |
Z*Φd |
H |
D0 |
||
|
DN15 |
130 |
95 |
65 |
45 |
16-2 |
4*Φ14 |
170 |
120 |
3.40Kg |
|
DN20 |
150 |
105 |
75 |
55 |
16-2 |
4*Φ14 |
190 |
140 |
4.10Kg |
|
DN25 |
160 |
115 |
85 |
65 |
16-2 |
4*Φ14 |
205 |
160 |
5.12Kg |
|
DN32 |
180 |
140 |
100 |
78 |
18-2 |
4*Φ18 |
270 |
180 |
7.46Kg |
|
DN40 |
200 |
150 |
110 |
85 |
18-3 |
4*Φ18 |
310 |
200 |
10.26Kg |
|
DN50 |
230 |
165 |
125 |
100 |
18-3 |
4*Φ18 |
358 |
240 |
12.40Kg |
|
DN65 |
290 |
185 |
145 |
120 |
18-3 |
4*Φ18 |
373 |
280 |
18.60Kg |
|
DN80 |
310 |
200 |
160 |
135 |
20-3 |
8*Φ18 |
435 |
320 |
23Kg |
|
DN100 |
350 |
220 |
180 |
155 |
20-3 |
8*Φ18 |
500 |
360 |
32Kg |
|
DN125 |
400 |
250 |
210 |
185 |
22-2 |
8*Φ18 |
614 |
400 |
44Kg |
|
DN150 |
480 |
285 |
240 |
210 |
24-3 |
8*Φ23 |
674 |
400 |
62Kg |
|
DN200 |
600 |
340 |
295 |
265 |
26-3 |
12*Φ23 |
818 |
450 |
107Kg |
|
DN250 |
730 |
405 |
355 |
320 |
30-3 |
12*Φ25 |
969 |
550 |
- |
|
J41W-25P/R |
|||||||||
|
公称通径 Nominal |
尺寸（Measurement） 单位：（mm） |
参考重量 Reference Weight |
|||||||
|
L |
D |
D1 |
D2 |
D3 |
Z*Φd |
H |
D0 |
||
|
DN15 |
130 |
95 |
65 |
45 |
16-2 |
4*Φ14 |
233 |
120 |
3.40Kg |
|
DN20 |
150 |
105 |
75 |
55 |
16-2 |
4*Φ14 |
275 |
140 |
4.10Kg |
|
DN25 |
160 |
115 |
85 |
65 |
16-2 |
4*Φ14 |
285 |
160 |
5.12Kg |
|
DN32 |
180 |
140 |
100 |
78 |
18-2 |
4*Φ18 |
302 |
180 |
7.46Kg |
|
DN40 |
200 |
150 |
110 |
85 |
18-3 |
4*Φ18 |
355 |
200 |
10.26Kg |
|
DN50 |
230 |
165 |
125 |
100 |
18-3 |
4*Φ18 |
362 |
240 |
12.40Kg |
|
DN65 |
290 |
185 |
145 |
120 |
18-3 |
4*Φ18 |
400 |
280 |
18.60Kg |
|
DN80 |
310 |
200 |
160 |
135 |
20-3 |
8*Φ18 |
430 |
320 |
23.00Kg |
|
DN100 |
350 |
235 |
190 |
160 |
24-3 |
8*Φ23 |
465 |
360 |
35.50Kg |
|
DN125 |
400 |
270 |
220 |
188 |
28-3 |
8*Φ25 |
550 |
400 |
49.50Kg |
|
DN150 |
480 |
300 |
250 |
218 |
30-3 |
8*Φ25 |
700 |
400 |
68.70Kg |
|
DN200 |
600 |
360 |
310 |
278 |
34-3 |
12*Φ25 |
780 |
450 |
116.50Kg |
|
DN250 |
730 |
425 |
370 |
332 |
36-3 |
12*Φ30 |
900 |
550 |
- |
【备注事项】
以上参数均为参考实际以实时情况咨询为准！有关技术方面及未注明参数请咨询电话：4008241666；销售价格咨询：13307150555.
