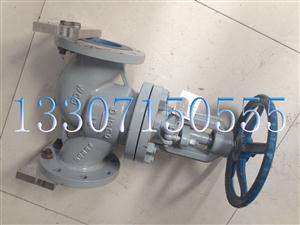

J41H型-法兰连接截止阀（WCB）
J41H型-法兰连接截止阀（WCB）详细介绍
【产品 描述 】
截止阀 （stop valve,Globe Valve）的启闭件是塞形的阀瓣 , 密封面呈平面或锥面 , 阀瓣沿阀座的中心线作直线运动 .阀杆的运动形式 , （通用名称：暗杆），也有升降旋转杆式 , （通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的 阀门 . 根据阀瓣的这种移动形式 , 阀座通口的变化是与阀瓣行程 成正比例 关系 . 由于该类阀门的阀杆开启 或关闭行程相对较短 , 而且具有非常可靠的切断功能 , 又犹豫阀座通口 的变化与阀瓣的形成成正比例关系 , 非常适合于对流量 的调节 . 因此 , 这种类型的节流截止阀阀类 非常适合作为切断或调节以及节流用 .
【产品特点】
1、 结构简单，制造和维修比较方便；
2、工作行程小，启闭时间短；
3、密封性好，密封面间磨擦力小，寿命较长。
【结构图】
一、主要性能规范（The main technical date）
|
型号 |
J41H-16C |
J41H-25C |
J41H-40C |
J41H-63C |
J41H-100C |
J41H-160C |
|
|
公称压力 （PN） |
16 |
25 |
40 |
63 |
100 |
160 |
|
|
试验压力 （MPa） |
强度 |
2.4 |
3.8 |
6.0 |
9.45 |
15.0 |
24.0 |
|
密封 |
1.8 |
2.8 |
4.4 |
6.93 |
11.0 |
17.8 |
|
|
适用温度 （℃） |
灰铸铁（HT200）≤200℃；球墨铸铁（QT4500）≤350℃；铸钢（WCB）≤425℃；铬钼钢（WC6）≤550℃ |
||||||
|
适用介质 |
水、蒸汽、油品。 |
||||||
二、主要零件材料（Materials for main parts）
|
型号 |
阀体、阀盖 |
阀瓣、阀座 |
阀杆 |
阀杆螺母 |
填料 |
手轮 |
|
J41H-16 |
灰铸铁 |
2Cr13 |
2Cr13 |
铸铝青铜 |
柔性石墨 |
球墨铸铁 |
|
J41H-16Q |
球墨铸铁 |
2Cr13 |
2Cr13 |
铸铝青铜 |
柔性石墨 |
球墨铸铁 |
|
J41H-25Q |
球墨铸铁 |
2Cr13 |
2Cr13 |
铸铝青铜 |
柔性石墨 |
球墨铸铁 |
|
J41H-16C |
WCB |
2Cr13 |
2Cr13 |
铸铝青铜 |
柔性石墨 |
球墨铸铁 |
|
J41H-25Q |
WCB |
2Cr13 |
2Cr13 |
铸铝青铜 |
柔性石墨 |
球墨铸铁 |
|
J41H-40C |
WCB |
2Cr13 |
2Cr13 |
铸铝青铜 |
柔性石墨 |
球墨铸铁 |
|
J41H-63C |
WCB |
2Cr13 |
2Cr13 |
铸铝青铜 |
柔性石墨 |
球墨铸铁 |
|
J41H-100C |
WCB |
2Cr13 |
2Cr13 |
铸铝青铜 |
柔性石墨 |
球墨铸铁 |
|
J41H-160I |
铬钼钢 |
硬质合金 |
铬钼钢 |
铸铝青铜 |
柔性石墨 |
球墨铸铁 |
三、主要外形尺寸、连接尺寸及重量 (The main size of appearance and weight)
|
公称直径（mm） |
L |
H |
D 0 |
参考重量 |
|
DN20 |
150 |
154 |
120 |
4.5Kg |
|
DN25 |
160 |
156 |
120 |
5.0Kg |
|
DN32 |
180 |
182 |
160 |
6.5Kg |
|
DN40 |
200 |
182 |
160 |
8.5Kg |
|
DN50 |
230 |
188 |
160 |
12Kg |
|
DN65 |
290 |
342 |
200 |
25Kg |
|
DN80 |
310 |
347 |
240 |
32Kg |
|
DN100 |
350 |
365 |
240 |
42Kg |
|
DN125 |
400 |
422 |
280 |
50Kg |
|
DN150 |
480 |
485 |
360 |
82Kg |
|
DN200 |
600 |
568 |
480 |
138Kg |
|
DN250 |
622 |
780 |
480 |
185Kg |
|
DN300 |
698 |
820 |
520 |
225Kg |
【备注事项】
以上参数均为参考实际以实时情况咨询为准！有关技术方面及未注明参数请咨询电话：4008241666；销售价格咨询：13307150555.
