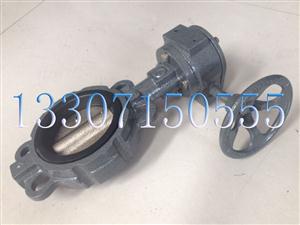

D371X型-蜗轮传动对夹式软密封蝶阀(HT200)
D371X型-蜗轮传动对夹式软密封蝶阀(HT200)详细介绍
【 产品简介 】
涡轮传动对夹式软密封蝶阀 由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤ 135 ℃ 内 食品、医药、化工、石油、电力、轻纺、造纸等 行业 给排水 、 气体管道上作调节流量和截流介质的作用。D371X 型 蝶阀是一种涡轮式对夹软密封蝶阀，对夹式蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内 ， 圆盘形蝶板绕着轴线旋转，旋转角度为0° ~ 90° 范围 之间，可以起到流量调节的作用，当蝶板旋转到90°时，阀门达到最大 敞开 。 对夹式蝶阀结构简单、体积 甚小 、重量 轻盈 ，只由少数几个零件组成且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降 极小 ，故具有较好的流量控制特性。蝶阀有弹性软密封和金属密封两种密封型式 ，不过 D371X型为 弹性软密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边 。 采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性软密封则具有受温度限制的缺陷。如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型 ， 蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。本类阀门在管道中一般应当水平安装 。 常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
【 产品特点 】
1、D371X型蝶阀 采用双偏心结构，具有越关越紧的密封 特性 ，密封性能 牢靠 。
2、 密封副材料 采用 不锈钢 阀板与 丁腈耐油 等适应介质的 橡胶配对， 增长使用 寿命。
3、 橡胶密封圈 通常 可位于阀体上，也可以 置于 蝶板上，可适用不同 化学成分 的介质， 给 用户 保障 。
4、 蝶板采用框架结构，强度 交 高， 流通 面积大 且 流阻小。
5、阀体 整体烤漆、能有效地防止锈蚀且 只需 更换密封阀座密封材料，就可使用于不同介质 的输送 。
6、D371X型蝶阀 具有双向密封功能，密封性能可靠达到双向密封零泄漏 。 安装时不受介质流向的控制，也不受空间位置的影响，可 置于 任何方向安装。
7、D371X型蝶阀 结构独特，操作灵活， 启闭轻松 ， 维修及安装 方便。
【 产品结构 】
一、主要零件材料（Main parts and materials）
|
零件名称 |
阀体 |
阀座 |
阀杆、蜗杆 |
蝶板 |
衬套 |
O型圈 |
|
D371X-10/16 |
灰铸铁 |
四氟乙烯 /丁晴橡胶 |
2Cr13 |
球墨铸铁 |
铝青铜 |
丁腈橡胶 |
|
D371X-10/16Q |
球墨铸铁 |
四氟乙烯 /丁晴橡胶 |
2Cr13 |
球墨铸铁 |
铝青铜 |
丁腈橡胶 |
|
D371X-10/16C |
WCB |
四氟乙烯 /丁晴橡胶 |
2Cr13 |
球墨铸铁 |
铝青铜 |
丁腈橡胶 |
二 、主要性能规范（Main technical data）
|
公称压力 |
强度试验压力 |
密度试验压力 |
工作压力 |
工作温度 |
适用介质 |
|
PN1.0MPa |
1.5 |
1.1 |
1.0 |
≤ 135 ℃ |
蒸汽、水、油品、弱酸、碱等 |
|
PN1.6MPa |
2.4 |
1.8 |
1.6 |
≤ 135 ℃ |
蒸汽、水、油品、弱酸、碱等 |

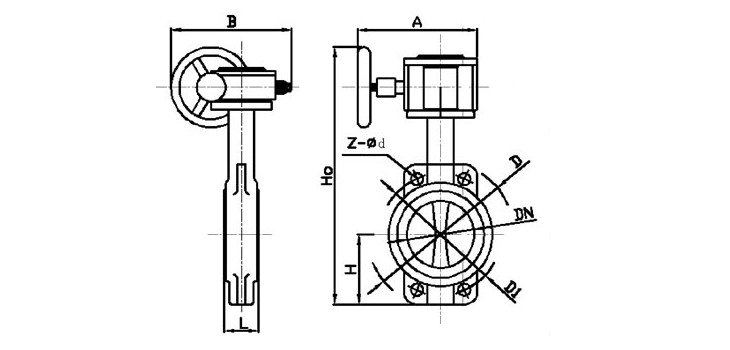

三 、主要外形尺寸连接尺寸（Main size of appearance）
|
DN |
Φ |
H |
B |
Z- Φ d |
L |
参考重量 |
|
50 |
125 |
200 |
220 |
4- Φ 18 |
43 |
6.85Kg |
|
65 |
145 |
220 |
220 |
4- Φ 18 |
46 |
7.50Kg |
|
80 |
160 |
230 |
220 |
4- Φ 18 |
46 |
7.95Kg |
|
100 |
180 |
240 |
220 |
4- Φ 18 |
52 |
9.20Kg |
|
125 |
210 |
250 |
268 |
4- Φ 18 |
56 |
11.1Kg |
|
150 |
240 |
265 |
268 |
4- Φ 23 |
56 |
12.3Kg |
|
200 |
295 |
310 |
289 |
4- Φ 23 |
60 |
22.5Kg |
|
250 |
355 |
340 |
289 |
4- Φ 25 |
68 |
27.7Kg |
|
300 |
410 |
380 |
289 |
4- Φ 30 |
78 |
40.0Kg |
|
350 |
470 |
420 |
289 |
4- Φ 30 |
78 |
46.3Kg |
|
400 |
515 |
522 |
363 |
4- Φ 31 |
88 |
88.2Kg |
|
450 |
565 |
536 |
363 |
4- Φ 31 |
106 |
145Kg |
|
500 |
620 |
604 |
363 |
4- Φ 31 |
132 |
203Kg |
|
600 |
725 |
695 |
427 |
4- Φ 34 |
154 |
302Kg |
|
700 |
840 |
811 |
482 |
4- Φ 27 |
165 |
410Kg |
|
800 |
952 |
893 |
482 |
4- Φ 30 |
190 |
440Kg |
|
900 |
1050 |
903 |
529 |
4- Φ 30 |
211 |
908Kg |
|
1000 |
1160 |
983 |
529 |
4- Φ 33 |
224 |
1090Kg |
【 备注事项 】
以上参数均为参考实际以实时情况咨询为准！有关 D371X型-蜗轮传动对夹式软密封蝶阀 技术方面及未注明参数请咨询电话：4008241666；销售价格咨询：13307150555.
