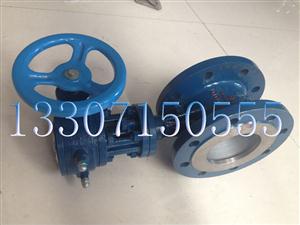

D343H型-三偏心金属硬密封法兰连接蝶阀（WCB）

D343H型-三偏心金属硬密封法兰连接蝶阀（WCB），产品代号D343H，代号中D表示蝶阀产品，3代表是蜗轮传动装置，4代表法兰式连接方式，3是三偏心式阀体结构，H代表密封材料金属硬密封蝶阀，综合全称为三偏心金属硬密封蜗轮传动法兰连接蝶阀。D343H偏心金属硬密封法兰连接蝶阀适用于温度≤425℃，公称压力≤6.4MPa的石油、化工、冶金、水电、气体管道上作调节流量和截流介质的作用。

产地：中国>湖北>武汉>武汉市

供应商：武汉千锤百炼管道装备有限公司

1303380999

电话：4008241666 027-66667888 传真：027-66667888

D343H型-三偏心金属硬密封法兰连接蝶阀（WCB）详细介绍

【产品介绍】

D343H型-三偏心金属硬密封法兰连接蝶阀（WCB）的阀座密封圈由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。试验证明正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球形阀

【注意事项】

D343H型-三偏心金属硬密封法兰连接蝶阀（WCB）在使用过程中仍然存在以下几个问题：

一、由于多层软硬叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，金属片夹层中的软密封带受冲刷后，直接影响密封性能。

二、受结构条件的限制该结构不适应做通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。

三、因三偏心结构的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。

【产品特点】

D343H型-三偏心金属硬密封法兰连接蝶阀（WCB）采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：

1.结构独特，操作灵活，省力、方便、不受介质压力的高、低影响，密封性能可靠，使用寿命长。

2.三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。

3.耐高压、耐腐蚀、耐磨损、使用寿命长等。

4.多层次硬密封蝶阀密封是采用软硬层金属片层叠组成，通过高精度机械加工成形，嵌装在蝶板上与阀座吻合，具有金属密封和弹性密封的双重优点，无论在低温和高温情况下，均具有优良的密封性。

5.蝶阀设有密封调节装置，长期使用后若密封性能下降，可调节蝶板密封圈向阀座靠近即可恢复原有密封性能，大大提高使用寿命。

6.阀体与阀轴之间采用无给油自动润滑复合轴承。

7.阀体密封面采用堆焊合金钢，焊接性能好，不易腐蚀，在阀体上一次加工而成，位置度通过工装夹具得到可靠保证。密封性能好，使用寿命长。

8.密封结构采用三偏心硬密封结构，即：径向偏心、轴向偏心、和角度偏心。使阀门在开启或关闭过程中无摩擦，保证了阀门开启关闭灵活，关闭时越关越紧，密封严密可靠，开阀时密封面迅速脱开，减小磨损，延长使用寿命。

【产品结构】

一、主要零件材料（Main parts and materials）

零件名称	材料
阀体	铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	1Cr13、2Cr13、铬钼钢
填料	柔性石墨

二、主要性能规范（Main technical data）

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	1.00	1.60	2.50	4.0
试验压力	强度试验	1.50	2.40	3.75	6.0
	密封试验	1.10	1.76	2.75	4.40
	气密封试验	0.60	0.60	0.60	0.60

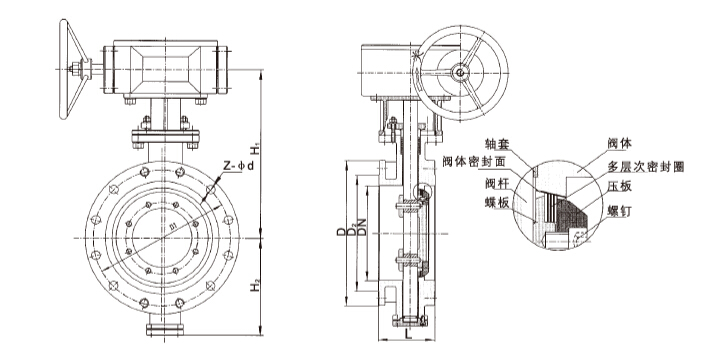

三、主要外形尺寸连接尺寸（Main size of appearance）

公称通径	外形尺寸			连接尺寸
公称通径	外形尺寸			PN1.00MPa				PN1.60MPa				PN2.50MPa
DN	L	H1	H2	D	D1	D2	Z-Φd	D	D1	D2	Z-Φd	D	D1	D2	Z-Φd
100	127	285	105	220	180	156	8-18	220	180	156	8-18	235	190	156	8-22
125	140	300	125	250	210	184	8-18	250	210	184	8-18	270	220	184	8-26
150	140	320	140	285	240	211	8-22	285	240	211	8-22	300	250	211	8-26
200	152	370	180	340	295	266	8-22	340	295	266	12-22	360	310	274	12-26
250	165	420	200	395	350	319	12-22	405	355	319	12-26	425	370	330	12-30
300	178	500	250	445	400	370	12-22	460	410	370	12-26	485	430	389	16-30
350	190	530	270	505	460	429	16-22	520	470	426	16-26	555	490	448	16-33
400	216	570	300	565	515	480	16-26	580	525	480	16-30	620	550	503	16-36
450	222	600	320	615	565	530	20-26	640	585	548	20-30	670	600	548	20-36
500	229	680	360	670	620	582	20-26	715	650	609	20-33	730	660	609	20-36
600	267	750	420	780	725	682	20-30	840	770	720	20-36	845	770	720	20-39
700	292	810	480	895	840	794	24-30	910	840	794	24-36	960	875	820	24-42
800	318	905	540	1015	950	901	24-33	1025	950	901	24-39	1085	990	928	24-48
900	330	960	590	1115	1050	1001	28-33	1125	1050	1001	28-39	1185	1090	1028	28-48
1000	410	1010	640	1230	1160	1112	28-36	1255	1170	1112	28-42	1320	1210	1140	28-55
1200	470	1175	750	1455	1380	1328	32-39	1485	1390	1328	32-48	1530	1420	1350	32-55
1400	530	1310	860	1675	1590	1530	36-42	1685	1590	1530	36-48	1755	1640	1580	36-60
1600	600	1460	980	1915	1820	1750	40-48	1930	1820	1750	40-55	1975	1860	1780	40-60
1800	670	1560	1090	2115	2020	1950	44-48	2130	2020	1950	44-55	2195	2070	1985	44-68
2000	760	1670	1190	2325	2230	2150	48-48	2345	2230	2150	48-60	2425	2300	2210	48-68
