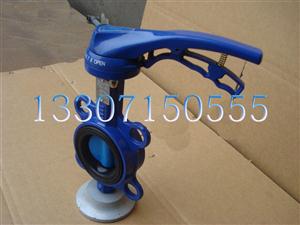

D71X型-手柄对夹式中线蝶阀(HT200)

D71X型-手柄对夹蝶阀结构简单、体积小、重量轻,仅由少数几个零件组成。而且只需旋转90°角度即可快速启闭操作简单,同时该类阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板阀体厚度是介质输送流经阀体时的一道阻力障碍,因此通过该类阀门所产生的压力很小,故具有较好控制流量的特性。手柄蝶阀的蝶板安装于管道的口径方位。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,可旋转角度为0°~90°之间,旋转到90°时阀门处于全开状态,此阀门一般水平安装。
产地:中国>湖北>武汉>武汉市
供应商:武汉千锤百炼管道装备有限公司
电话:4008241666 027-66667888 传真:027-66667888

D71X型-手柄对夹式中线蝶阀(HT200)详细介绍

【产品描述】

D71X是对夹软密封蝶阀的型号代码,手柄 对夹 蝶阀结构简单、体积 较小 、重量 轻盈 仅有少数几个零部件组成 。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好 控制流量的 特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时的阻力,因此通过该阀门所产生的压力 很小 很小 ,故具有较好的 控制流量的 特性。蝶阀有弹性密封和金属密封两种密封型式 弹性密封 也就是软密封 阀门,密封圈可以镶嵌在阀体上或附在蝶板周边 具有良好的密封效果 。采用金属密封的阀门一般比弹性密封的阀门 使用 寿命 长,但很难做到完全密封 的效果 。金属密封能适应较高的工作温度 和带颗粒的硬物质介质 ,弹性密封则受温度限制 用于常温纯净类液体介质的输送 。

     蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统 安装 。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种 连接方式 。对夹式蝶阀是将阀门连接在两 管道 法兰之间用双头螺栓 紧固 ,法兰式蝶阀是阀门 本身 带有法兰盘,用螺栓将阀门上两端法兰 管道 上的 法兰 紧固连接

     手柄蝶阀是国家级重点新产品,高性能手动蝶阀采用了一个双偏心 一个特殊斜锥椭圆密封结构。解决了传统偏心蝶阀在启闭0°~10° 角度时 瞬间密封面仍处于滑动接触摩擦的 弊端 ,实现蝶板在开启瞬间密封面 即刻 分离,关闭接触即密封的效果,达到密封性能较佳的目的 这种设计结构也延长了使用寿命

     高性能软密封蝶阀 其特征在于:所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构,在阀板斜圆锥表面堆焊耐温、耐蚀合金材料;固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形,解决了阀门在双向互换的介质输送过程中存在的密封问题。采用软性T型两侧多层不锈钢片组成密封圈,具有金属硬密封和软密封的双重优点,无论在低温和高温情况下,均具有零渗漏的密封性能。试验证明正流状态(介质流动方向与蝶板转动方向相同)时,密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧密封效果越好。当逆流状态时,阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大,阀板与阀座之间的单位正压力小于介质压强时,调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。因此本实用新型不像现有的技术那样,在阀板上安装软硬多层密封圈,而是直接安装在阀体上,在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球阀

【应用领域】

     用于硫磺制酸系统中的焚硫、转化、干吸 管路阶段 ,被 施工方认定为 :密封性能好 运转 轻盈、抗腐蚀强、耐高温好、 操作灵活、使用安全可靠的 等优点 获得了大量 推广使用。还广泛用于化工、 石油 、冶炼、医药、食品等行业中蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。 弹性密封蝶阀 适用于温度-23℃ ~ 200℃,公称压力≤2.5Mpa的管道 输送。

【产品特点】

1、 向偏心的 独特 设计 杜绝 密封面之间传动 摩擦 有效 延长了阀门使用寿命。

2、 由扭矩产生弹性密封。

3、 巧妙的楔形设计使阀门 具有 越关越紧的自动密封功能,密封面之间具有补偿性、零泄漏 的优点

4、 体积小重量轻、操作轻巧、 安装便捷

5、 可根据用户 需求 配置气动 电动装置, 实现 遥控和程控的 现代化操作方式

6、 更换零件 密封 材质可适用于各种介质,并可进行衬里防腐(衬F46、GXPP、PO等) 等延长使用寿命的方式

7、 连接方式 多样化:对夹 、法兰 、对焊 式三种常用

8、 蝶板采用框架结构强度高,过流面积大 便于流通阻力甚 小。

10、 整体烤漆能有效地防止锈蚀 只要更换密封阀座密封材料就可 适用 于不同介质。

11、 具有双向密封功能安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

【密封品种】

氯丁橡胶 英语简称CR  型号代号 X或J  耐高温 + 82℃ 耐低温 -40℃ 适用温度0~+80℃ 工作环境。

丁晴橡胶 英语简称NBR 型号代号 XA或JA  耐高温 + 93℃ 耐低温-40℃ 适用温度-20~+82℃ 工作环境。

乙丙橡胶 英语简称EPDM 型号代号XB或JB 耐高温 + 150℃ 耐低温-40℃ 适用工作温度-40~+125℃ 工作环境。

聚四氟乙烯 英语简称PTFE 型号代号F XC或JC 耐高温 + 232℃ 耐低温-268℃ 适用温度-30~+150℃ 工作环境。

硅橡胶英语 ,英文 简称SI 型号代号XD或JD  耐高温 + 250℃ 耐低温度-70℃ 适用温度-70~+150℃ 工作环境。

氟橡胶 英语简称VITON 型号代号XE或JE 耐高温 + 204℃ 耐低温-23℃ 适用温度 - 23~+150℃ 工作环境。

天然橡胶 英语简称NR 型号代号X1 耐高温 + 85℃ 耐低温-20℃ 适用温度 -20~+85℃ 工作环境。

尼龙 英语简称PA 型号代号N 耐高温 + 93℃ 耐低温-73℃ 适用温度-30~+93℃ 工作环境。

【使用注意】

1、 由于多层软硬叠式密封圈固定在阀板上,当阀板常开状态时介质对其密封面形成正面冲刷,金属片夹层中的软密封带受冲刷后直接影响密封 效果

2、 受结构条件的限制该 阀类 不适应做通径DN200以下阀门,原因是阀板整体结构太厚,流阻大。

3、 因三偏心结构的原理,阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时,介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时,密封开始泄漏。

 【产品结构】



 一、主要零部件材料(Main parts ang materials

零件名称

材料

阀体

灰铸铁、球墨铸铁

阀座

氟橡胶

蝶板

球墨铸铁

阀轴

碳钢、不锈钢

二、性能规范( Function and specification

型号

公称压力

强度试验压力

密封试验压力

适用温度

适用介质

D71X/F

PN1.0MPa

1.5

1.1

80℃

D71X/F

PN1.6MPa

2.4

1.8

80℃

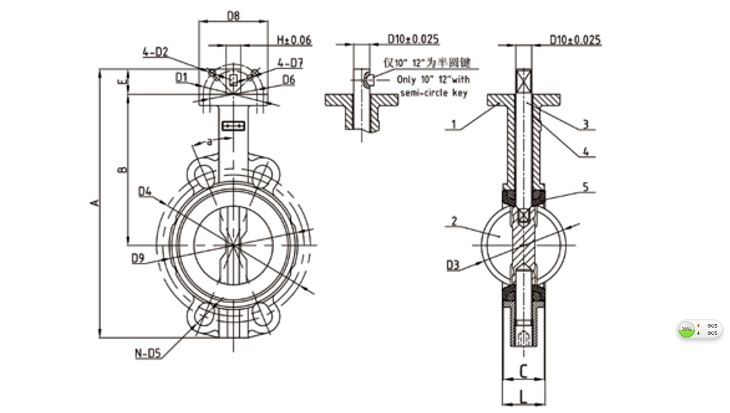

三、外形尺寸与连接尺寸  (Outline and connecting measurement)

DN

Φ

H

B

Z- Φ d

L

参考重量

40

110

160

234

4- Φ 21

43

2.61Kg

50

125

170

234

4- Φ 23

43

2.50Kg

65

145

178

261

4- Φ 23

46

3.15Kg

80

160

202

261

4- Φ 23

46

3.62Kg

100

180

222

259.5

4- Φ 23

52

5.20Kg

125

210

233

312

4- Φ 23

56

6.95Kg

150

240

257

312

4- Φ 26

56

8.20Kg

200

295

295

360

4- Φ 26

60

12.83Kg

【备注事项】

    以上参数均为参考实际以实时情况咨询为准!有关 手柄对夹式蝶阀 技术方面及未注明参数请咨询电话:4008241666;销售价格咨询:13307150555.
