Z41T/W型-楔式明杆闸阀(HT200)

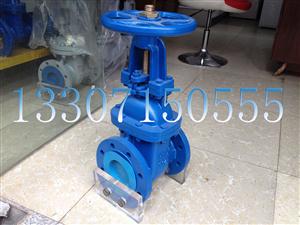

Z41T/W型-楔式明杆闸阀(HT200材质),产品代号Z41T,Z表示闸阀的意思,4表示法兰连接方式,1代表为楔式单闸板结构,T表示密封面为铜合金密封面,W表示密封面为阀体本身材质,综合全称为灰铸铁楔式明杆法兰连接单闸板闸阀,俗称铸铁明杆闸阀。本类广泛用于石油、化工、制药、电力等行业,在公称压力≤1.0MPa压力内油品、蒸汽、水介质的管路上作启闭作用。
产地:中国>湖北>武汉>武汉市
供应商:武汉千锤百炼管道装备有限公司
电话:4008241666 027-66667888 传真:027-66667888

Z41T/W型-楔式明杆闸阀(HT200)详细介绍

【产品简介】

      灰铸铁楔式明杆法兰连接单闸板闸阀 的启闭件是闸板,闸板的运动方向与流体方向 相互 垂直,闸阀只能作全开和全关 启闭且不能处于半开半关状态也 不能作调节和节流。闸板有两个密封面 常用的模式参数而异 通常为 50°坡。Z41T/W型 闸阀是采用强制密封的 , 即阀门关闭时要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。 闸阀的闸板随阀杆一起作直线运动的 因此叫 明杆闸阀。在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽将旋转运动变为直线运动将操作转矩变为操作推力 开启阀门时 当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化 产生 锁死 现象 , 通常在开到顶点位置上再倒回 圈作为全开阀门的位置。因此阀门的全开位置,按闸板的位置即行程来确定。

【产品优缺】

1、 流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。

2、 启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。

3、 高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。

4、水锤现象不易产生。原因是关闭时间长。

5、介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。

8、价格较贵。接触密封面较多,加工较复杂,特别是闸板座上的密封面不易加工,而且零件较多。

9、形体简单 , 结构长度短,制造工艺性好,适用范围广。

10、结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料.密封可靠.操作轻便灵活.

11、 密封面之间易引起冲蚀和擦伤,维修比较困难。 外形尺寸较大,开启需要一定的空间,开闭时间长。

12、 结构较复杂 闸阔的种类 按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 楔式闸板式闸阀又可分为单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

【维护要点】

1、 手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。

2、 双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。

3、 带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。

4、 带传动机构的闸阀,按产品使用说明书的规定安装。

5、 如果阀门经常开关使用 , 每月至少润滑一次。

6、 选用闸阀主要用于截断或接通管路中的介质,一般不作为调节或节流使用。

 【产品结构】



一、主要零件材料(Main parts and materials)

零件名称

材料

型号

Z41T-10/16

Z41W-10/16

闸板

灰铸铁+黄铜

灰铸铁

阀体、阀盖

灰铸铁

灰铸铁

阀杆

碳钢、黄铜、不锈钢

碳钢、黄铜、不锈钢

阀杆螺母

黄铜、球墨铸铁

黄铜、球墨铸铁

手轮

灰铸铁、球墨铸铁

灰铸铁、球墨铸铁

二、主要性能规范(Function and specification)

型号

公称压力

强度试验压力

密度试验压力

适用温度

适用介质

Z41T-10

1.0

1.5

1.1

≤200

蒸汽、水

Z41W-10

1.0

1.5

1.1

≤100

油品

Z41T-16

1.6

2.4

1.8

≤200

蒸汽、水

Z41W-16

1.6

2.4

1.8

≤100

油品

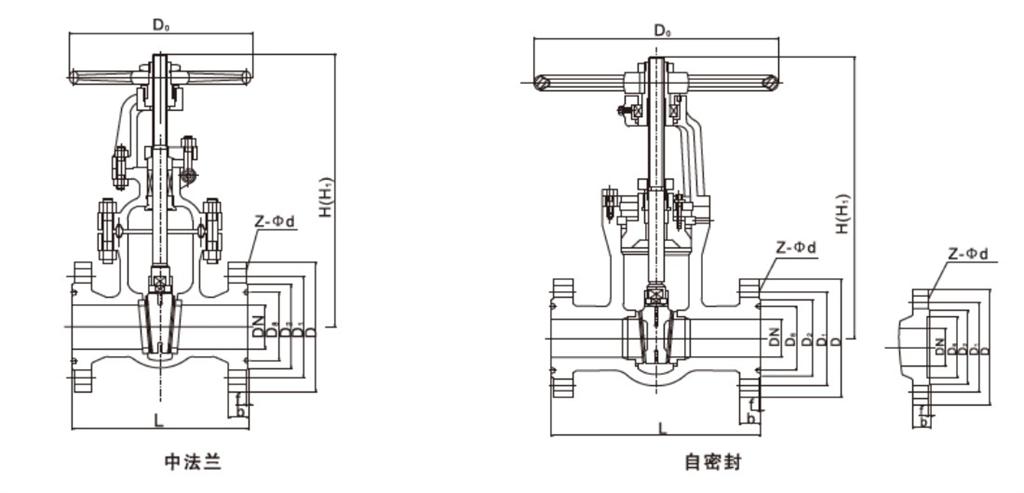

三、外形尺寸和连接尺寸(Outling and connect measurement)

Z41T/W-10

公称通径

L

尺寸

参考重量

DN

L1

L2

D

D1

D2

b-f

z-Φd

H

Do

Kg

40

165

165

145

110

85

18-3

4-Φ18

252

135

10.1Kg

50

178

178

160

125

100

20-3

4-Φ18

295

180

16.6Kg

65

190

190

180

145

120

20-3

4-Φ18

330

180

20.6Kg

80

203

203

195

160

135

22-3

4-Φ18

382

200

27.0Kg

100

229

229

215

180

155

22-3

8-Φ18

437

200

33.3Kg

125

254

254

245

210

185

24-3

8-Φ18

508

240

47.0Kg

150

280

267

280

240

210

24-3

8-Φ23

580

240

66.5Kg

200

330

292

335

295

265

26-3

8-Φ23

760

320

101.0Kg

250

380

330

390

350

320

28-3

12-Φ23

875

320

156.2Kg

300

420

356

440

400

368

28-4

12-Φ23

1040

400

219.1Kg

350

450

381

500

460

428

30-4

16-Φ23

1195

400

280.0Kg

400

480

406

565

515

482

32-4

16-Φ25

1367

500

402.3Kg

450

510

*

615

565

532

32-4

20-Φ25

1498

500

542.5Kg

500

540

*

670

620

585

34-4

20-Φ25

1710

500

798.8Kg

600

600

*

780

725

685

36-5

20-Φ30

2129

500

1110.0Kg

Z41T/W-16Q

公称通径

尺寸

参考重量

DN

L

D

D1

D2

b-f

z-Φd

H

Do

Kg

40

165

145

110

85

18-3

4-Φ18

252

135

11.0Kg

50

178

160

125

100

20-3

4-Φ18

295

180

17.5Kg

65

190

180

145

120

20-3

4-Φ18

330

180

21.0Kg

80

203

195

160

135

22-3

8-Φ18

382

200

27.8Kg

100

229

215

180

155

24-3

8-Φ18

437

200

32.4Kg

125

254

245

210

185

26-3

8-Φ18

508

240

49.2Kg

150

280

280

240

210

28-3

8-Φ23

580

240

64.6Kg

200

330

335

295

265

30-3

12-Φ23

760

320

108.1Kg

250

380

405

355

320

32-3

12-Φ25

875

320

143.0Kg

300

420

460

410

375

34-4

12-Φ25

1040

400

220.0Kg

 备注事项

    以上参数均为参考实际以实时情况咨询为准!有关 Z41T/W型-楔式明杆 闸阀 技术方面及未注明参数请咨询电话:4008241666;销售价格咨询:13307150555.
