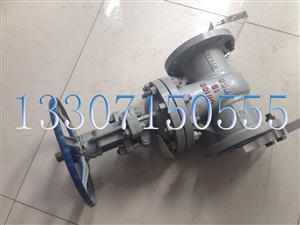

Z41H/Y型-楔式明杆闸阀(WCB)

钢制闸阀(铸钢闸阀)适用于压力CLass150~600、PN10~100、JIS10K~20K;工作温度(碳钢材质)-29~425℃、(不锈钢材质)-40~550℃的各种管路上,用于截断或接通管路中的介质。选用不同的材质可分别适用于水、蒸汽、油品、硝酸、醋酸、强氧化型介质及尿素等多种介质。
产地:中国>湖北>武汉>武汉市
供应商:武汉千锤百炼管道装备有限公司
电话:4008241666 027-66667888 传真:027-66667888

Z41H/Y型-楔式明杆闸阀(WCB)详细介绍

【结构原理】

     Z41H 手动 钢制 闸阀 工作原理转动 阀体 手轮,通过手轮与阀杆的螺纹的 旋转 ,提升或下降与阀杆连接的 密封 阀板达到开启和关闭的作用。开启阀门时,当闸板提升高度等于阀门通径的1:1倍时流体的通道完全畅通,但在运行时此位置是无法监视的 所以不是用肉眼来判断阀门是否完全打开; 实际使用时是以阀杆的顶点作为标志即 不动的位置,作为 闸阀是否全开的判断; 预防 温度变化 生锈 出现锁死现象通常在开到顶点位置上再倒回 圈作为全开 闸阀 的位置 因此阀门的全开位置 闸板位置 的行程 确定

     有的闸阀阀杆螺母设在闸板上,手轮转动带动阀杆转动而使闸板提升 这种阀门叫做叫暗杆闸阀 旋转杆闸阀。

    闸阀的启闭部件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关不能作调节和节流。闸板有两个密封面常用的闸板阀的两个密封面形成楔形也称楔式闸阀,其楔形角随阀门参数而量身打造,通常50°应用广泛。楔式闸阀的闸板可以做成一个整体叫做刚性闸板;也可以做成能产生微量变形的闸板以改善其工艺性弥补密封面角度在加工过程中产生的偏差这种闸板叫做弹性闸板闸阀关闭时密封面可以只依靠介质压力来密封即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封这就是自密封作用。大多数闸阀是采用强制密封的即阀门关闭时要依靠外力强行将闸板压向阀座以保证密封面的密封性闸阀的闸板随阀杆一起作直线上升运动的叫升降杆闸阀亦叫明杆闸阀。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动也就是将操作转矩变为操作推力。

【产品特点】

1、流动阻力小。阀体内部 结构是直通式的 介质 自然会 成直线流动, 所以 流动阻力 相对较小

2、与截止阀相比而言 启闭相对省力 ,因为无论是 开启或者关闭 ,闸板运动方向均与介质流动方向相垂直 状态

3、 升降是通过阀杆进行的,阀体 高度 偏长 造成 启闭时间 较长, 闸板的启闭行程 稍大。

4、 闸阀 关闭时间较长能避免 水锤现象 产生 概率

5、闸阀 阀体 通道两侧是对称的 介质可向 阀体 两侧任意方向 输送便于 安装。闸阀通道两侧是对称的。

6、结构长度 壳体两连接端面之间的距离 相对 较小。

7、 闸阀 密封面 容易 磨损影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动, 介质压力作用下易产生擦伤磨损,影响密封性能缩短使用寿命。

8、 成本价格相对较高 。密封面 形式 较多加工 相当 复杂,特别是闸板座上的密封面不易加工,而且 闸阀组成的 零件较多。

9、 体型 简单结构长度 较短 ,制造工艺 悠久 应用领域广泛

10、结构紧凑,阀门刚性 稍好 ,通道流畅流阻 小,密封面采用不锈钢 硬质合金 堆焊 使用寿命 延长 ,采用PTFE填料密封可靠 更耐防腐 .操作 灵活自如。

11、闸板 密封面之间易引起冲蚀和擦伤维修 相对 困难。

12、 外形尺寸较大开启需要一定的空间 范围 启闭 时间 稍长

13、 介质流向不受限制 不扰流、不降低 流阻 压力。

14、 闸阀 是作截止介质使用 ,在全开时整个 通道 直通,此时介质运行的压力 几乎无损失

15、 闸阀适用于不需要经常启闭 的场合 ,而且保持闸板全开或全闭的工况 条件

16、 闸阀不适用于作为调节或节流使用。对于高速流动的介质,闸板在局部开启状况下可以引起闸门的振动,而振动又可能损伤闸板和阀座的密封面,而节流会使闸板遭受介质的冲蚀 现象。

【注意事项】

1 、手轮、手柄及传动机构 均不允许作起吊用,并严禁碰撞 密封面等重要位置

2、 双闸板闸阀应 采用 垂直安装 即阀杆处于垂直位置 手轮在顶部

3 、带有旁通阀的闸阀在开启前应先打开旁通阀 ,这样 以平衡进出口的压差 可以使 开启力 减小。

4、带传动 执行 机构的闸阀,按产品使用说明书的规定安装 操作

5、 如果阀门经常 启闭操作  , 每月至少润滑一次。

【安装要点】

1 、安装位置、高度、进出口方向必须符合设计要求 规范 ,连接 必须 牢固紧密。

2、 安装在保温管道上的各类手动阀门,手柄均不得向下 放置

3 、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准GB 12220的规定。对于工作压力大于 PN 1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能 两项 试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于 五分钟, 阀门壳体、填料应无渗漏 方视为 合格。严密性试验时,试验压力为公称压力的1.1倍,以阀瓣密封面无渗漏 才为 合格。

【与众不同】

1、 阀门承压件采用精密铸造工艺 离心 浇铸,表面质量 光泽鲜艳, 手轮采用可 铸锻球墨铁 铸造造型配合手柄,适当增加摩擦 力度 有助于 开启。并示有明显的“开”、“关” 两项 标志。

2、 阀杆螺母 零件 采用高镍球铁 打造 ,“T”形螺纹与阀杆 相互 配合传递力矩。

3、 阀盖上设有油杯 装置 ,可定期补充固体润滑油 等润滑剂 ,保持轻松启闭。

4、 填料压盖和压套分体设计,保证阀杆的同心度。合理的填料函设计,确保阀门没有外漏,符合环保要求 规定 。

5、 阀门的中法兰连接螺栓采用双头螺栓 更加紧固 方便维修、拆卸 等修理工作 。

6、 阀杆头部整体锻造,与阀瓣通过“T”型槽 密切 连接, 有效的 保证 拉力 强度。

7、公称通径 DN 700 以下的闸阀铸件 均为 精密铸造,每批铸件都有炉号标识 等身份标号 ,便于跟踪 承保 。

8、 手轮通过阀杆螺母将扭矩传递至阀杆上,阀杆采用A182F6a(1Cr13) 材质 锻造并调质处理,硬度 达到 HB220~250 的理想数据 。为了 减弱 力在传递过程中的损耗,阀杆螺母选用高镍球铁A439GRD2(高镍球铁具有一定的自润滑性)或铜合金 搭配 ,硬度 相比 阀杆小HB50左右

9、 大口径、高压闸阀可在阀杆螺母上、下加上推力轴承,同时 设有油杯结构 装置 ,可定期加入固体油脂保持润滑,使阀门 始终 具有较轻的扭矩。

10、 阀门填料选用柔性石墨和编结石墨的组合,既具有良好的密封性能又 有一定的强度 效果 。填料压盖和填料压套是分体设计球面结合能自动保持同心度使得阀杆在上下运动时 避免 刮伤。填料压套设有阶梯以防陷入填料函内。阀杆的螺纹尾部始终在填料之上防止运动时带出填料 这样的填料函确保阀门没有外 符合环保 规定 要求。

11、 闸阀阀杆采用A182F6(1Cr13)整体锻造而成具有较强的抗拉强度,确保阀杆头部不会因故障断裂而使闸板陷在阀体中无法拿出 等故障的发生 。

12、 阀杆头部设有与阀盖密封副密封的上密封面,当使用介质有特殊性的时候要求阀门在全开时无任何外漏。

13、 阀杆头部与闸板的连接采用“T”形槽结构,两者相对有一定的自由度,使得闸板沿阀体导向筋顺利滑入阀座。

14、 闸阀 的阀座与阀体连接是采用螺纹式连接 便于 维修、更换 阀座的静密封面经过精密研磨并用专用工具旋入阀体,实现可靠的密封。

15、 闸板密封面比阀座密封面宽出一定的余量,并保证阀门在未使用前闸板密封面底线与阀座密封面底线在同一高度,使阀门在使用一定时间后即使磨损也不会减少必须保证的密封面宽度。

【产品结构】



一、主要零件材料( Materials of main parts

零件名称

磁材料牌号

阀体

WCB

ZGCr5Mo

CF8

CF8M/ZG1Cr18Ni9Ti

CF3

CF3M

阀盖

WCB

12Cr5MoV/ZGCr5Mo

304/CF8

316/CF8M

CF3

CF3M

支架

WCB

WCB

CF8

CF8M

CF3

CF3M

阀板

WCB

ZGCr5Mo

CF8

CF8M

CF3

CF3M

阀杆

2Cr13

25Cr2MoV

1Cr18Ni9Ti

阀座

25

304

304

304

304

304

垫片、垫环、密封环

包覆垫片 /304垫环/增强柔性石墨密封环

填料

增强柔性石墨

阀杆螺母

ZCuAi10Fe3

二、主要性能规范( The main technical data

型号

Z41H-16C/Q

Z41H-25C/Q

Z41H-40C

Z41H-63C

Z41H-100C

Z41Y-16I

Z41Y-25I

公称压力

PN1.6MPa

PN2.5MPa

PN4.0MPa

PN6.3MPa

PN10.0MPa

PN1.6MPa

PN2.5MPa

强度试验压力

2.4

3.8

6.0

9.6

15.0

2.4

3.8

密封试验压力

1.8

2.8

4.4

7.1

11.0

1.8

2.8

使用温度

灰铸铁≤ 200℃; 球墨铸铁≤ 350℃; 铸钢≤ 425℃; 灰铸铁不锈钢≤ 550℃.

适用介质

水、蒸汽、油品。


三、主要外形尺寸、连接尺寸及重量( The main size of appear ance and weight

Z41H-16C/Q/R

公称通径

L

D

D1

D2

b

f

Z-Φd

H

Do

理论重量

DN15

130

95

65

45

16

2

4-Φ14

170

120

-

DN20

150

105

75

55

16

2

4-Φ14

190

140

-

DN25

160

115

85

65

16

2

4-Φ14

205

160

-

DN32

180

135

100

78

18

2

4-Φ18

270

180

-

DN40

200

145

110

85

18

3

4-Φ18

310

200

21Kg

DN50

250

160

125

100

18

3

4-Φ18

358

240

22Kg

DN65

265

180

145

120

18

3

4-Φ18

373

240

33Kg

DN80

280

195

160

135

20

3

8-Φ18

435

280

36Kg

DN100

300

215

180

155

20

3

8-Φ18

500

300

47Kg

DN125

325

245

210

185

22

3

8-Φ18

614

320

78Kg

DN150

350

280

240

210

24

3

8-Φ23

674

360

85Kg

DN200

400

335

295

265

26

3

12-Φ23

818

400

150Kg

DN250

450

405

355

320

30

3

12-Φ25

696

450

273Kg

DN300

500

460

410

375

30

4

12-Φ25

1145

560

379Kg

DN350

550

520

470

435

34

4

16-Φ25

1280

640

590Kg

DN400

600

580

525

485

36

4

16-Φ30

1452

640

894Kg

DN450

650

640

585

545

40

4

20-Φ30

1541

720

-

DN500

700

705

650

608

44

4

20-Φ34

1676

720

958Kg

DN600

800

840

770

718

48

5

20-Φ41

1874

800

-

DN700

900

910

840

788

50

5

24-Φ41

-

-

-

DN800

1000

1020

950

898

52

5

24-Φ41

-

-

-

DN900

1100

1120

1050

998

54

5

28-Φ41

-

-

-

DN1000

1200

1255

1170

1110

56

5

28-Φ48

-

-

-

Z41H-25C/Q/R

DN15

130

95

65

45

16

2

4-Φ14

170

120

-

公称通径

L

D

D1

D2

b

f

Z-Φd

H

Do

理论重量

DN15

130

95

65

45

16

2

4-Φ14

170

-

-

DN20

150

105

75

55

16

2

4-Φ14

190

-

-

DN25

160

115

85

65

16

2

4-Φ14

205

-

-

DN32

180

135

100

78

18

2

4-Φ18

270

-

-

DN40

200

145

110

85

18

3

4-Φ18

310

220

22Kg

DN50

250

160

125

100

20

3

4-Φ18

358

220

28Kg

DN65

265

180

145

120

22

3

8-Φ18

373

220

33Kg

DN80

280

195

160

135

22

3

8-Φ18

435

280

46Kg

DN100

300

230

190

160

24

3

8-Φ23

500

280

64Kg

DN125

325

270

220

188

28

3

8-Φ25

614

320

105Kg

DN150

350

300

250

218

30

3

8-Φ25

674

320

134Kg

DN200

400

360

310

278

34

3

12-Φ25

818

400

213Kg

DN250

450

425

370

332

36

3

12-Φ30

969

450

290Kg

DN300

500

485

430

390

40

4

16-Φ30

1145

560

399Kg

DN350

550

550

490

448

44

4

16-Φ34

1280

640

631Kg

DN400

600

610

550

505

48

4

16-Φ34

1452

720

900Kg

DN450

650

660

600

555

50

4

20-Φ34

1541

720

-

DN500

700

730

660

610

52

4

20-Φ41

1676

720

1180Kg

DN600

800

840

770

718

56

5

20-Φ41

1874

-

-

DN700

900

955

875

815

60

5

20-Φ41

-

-

-

DN800

1000

1070

990

930

64

5

24-Φ48

-

-

-

DN900

1100

1108

1090

1025

66

5

28-Φ54

-

-

-

DN1000

1200

1305

1210

1140

68

5

28-Φ54

-

-

-

Z41H-40C/Q/R

公称通径

L

D

D1

D2

D6

b

f

f2

Z-Φd

H

Do

理论重量

DN15

130

95

65

45

40

16

2

4

4-Φ14

135

120

-

DN20

150

105

75

55

51

16

2

4

4-Φ14

190

140

-

DN25

160

115

85

65

58

16

2

4

4-Φ14

205

160

-

DN32

180

135

100

78

66

18

2

4

4-Φ18

270

180

-

DN40

200

145

110

85

76

18

3

4

4-Φ18

310

200

-

DN50

250

160

125

100

88

20

3

4

4-Φ18

371

280

31Kg

DN65

280

180

145

120

110

22

3

4

8-Φ18

391

280

39Kg

DN80

310

195

160

135

121

22

3

4

8-Φ18

455

320

47Kg

DN100

350

230

190

160

150

24

3

4.5

8-Φ23

551

360

73Kg

DN125

400

270

220

188

176

28

3

4.5

8-Φ25

628

400

98Kg

DN150

450

300

250

218

204

30

3

4.5

8-Φ25

708

400

123Kg

DN200

550

375

320

282

260

38

3

4.5

12-Φ30

885

450

222Kg

DN250

650

445

385

345

313

42

3

4.5

12-Φ34

906

560

370Kg

DN300

750

510

450

408

364

46

4

4.5

16-Φ34

1203

640

550Kg

DN350

850

570

510

465

422

52

4

5

16-Φ34

1341

640

640Kg

DN400

950

655

585

535

474

58

4

5

16-Φ41

1492

720

1230Kg

DN500

1150

755

670

612

576

62

4

5

20-Φ48

-

-

-

DN600

1350

890

795

730

678

62

5

6

20-Φ54

-

-

-

DN700

1450

955

900

835

768

68

5

6

24-Φ54

-

-

-

DN800

1650

1135

1030

960

876

76

5

6

24-Φ58

-

-

-

Z41H-63C/R

公称通径

L

D

D1

D2

D6

b

f

f2

Z-Φd

H

Do

理论重量

DN15

170

105

75

55

41

18

2

4

4-Φ14

140

100

-

DN20

190

125

90

68

51

20

2

4

4-Φ18

140

100

-

DN25

210

135

100

78

58

22

2

4

4-Φ18

215

180

-

DN32

230

150

110

82

66

24

2

4

4-Φ23

270

180

-

DN40

240

165

125

95

76

24

3

4

4-Φ23

345

200

-

DN50

250

175

135

105

88

26

3

4

4-Φ23

470

200

35Kg

DN65

280

200

160

130

110

28

3

4

8-Φ23

520

250

44Kg

DN80

310

210

170

140

121

30

3

4.5

8-Φ23

570

300

61Kg

DN100

350

250

200

168

150

32

3

4.5

8-Φ25

700

300

86Kg

DN125

400

295

240

202

176

36

3

4.5

8-Φ30

780

350

140Kg

DN150

450

340

280

240

204

38

3

4.5

8-Φ34

850

350

180Kg

DN200

550

405

345

300

260

44

3

4.5

12-Φ34

1035

400

273Kg

DN250

650

470

400

352

313

48

3

4.5

12-Φ41

1050

560

467Kg

DN300

750

530

460

412

364

54

4

4.5

16-Φ41

1470

640

590Kg

DN350

850

595

525

475

422

60

4

5

16-Φ46

-

-

900Kg

DN400

950

670

585

525

474

66

4

5

16-Φ48

-

-

1190Kg

DN500

1150

800

705

640

576

70

4

5

20-Φ54

-

-

-

DN600

1350

930

820

750

578

76

5

5

20-Φ58

-

-

-

Z41H-100C/R

公称直径

L

D

D1

D2

D6

D8

b

Z-Φd

H

Do

理论重量

DN15

170

105

75

55

35

40

20

4-Φ14

140

-

-

DN20

190

125

90

68

45

51

22

4-Φ18

140

-

-

DN25

210

135

100

78

50

58

24

4-Φ18

310

-

-

DN32

230

150

110

82

65

66

24

4-Φ23

320

360

-

DN40

240

165

125

95

75

76

26

4-Φ23

360

400

-

DN50

250

195

145

112

85

88

28

4-Φ25

490

400

48Kg

DN65

280

220

170

138

110

110

32

8-Φ25

540

400

68Kg

DN80

310

230

180

148

115

121

34

8-Φ25

572

560

90Kg

DN100

350

265

210

172

145

150

38

8-Φ30

573

560

129Kg

DN125

400

310

250

210

175

176

42

8-Φ34

744

560

212Kg

DN150

450

350

290

250

205

204

46

12-Φ34

800

-

285Kg

DN200

550

430

360

312

265

260

54

12-Φ41

800

-

426Kg

DN250

650

500

430

382

320

313

60

12-Φ41

1050

-

640Kg

DN300

750

585

500

442

375

364

70

16-Φ48

1200

-

-

DN350

850

655

560

498

420

422

76

16-Φ54

-

-

-

DN400

950

715

620

558

480

474

80

16-Φ54

-

-

-

DN500

1150

815

724

635

584

573

89

24-Φ54

-

-

-

Z41H-160C/R

公称直径

L

D

D1

D2

D6

D8

b

Z-Φd

H

Do

公称直径

DN15

170

110

75

52

35

40

24

4-Φ18

230

200

DN15

DN20

190

130

90

62

45

51

26

4-Φ23

260

200

DN20

DN25

210

140

100

72

50

58

28

4-Φ23

280

280

DN25

DN32

230

165

115

85

65

66

30

4-Φ25

312

320

DN32

DN40

260

175

125

92

75

76

32

4-Φ27

350

320

DN40

DN50

300

215

165

132

95

88

36

8-Φ27

512

360

DN50

DN65

340

245

190

152

110

110

44

8-Φ30

560

360

DN65

DN80

390

260

205

168

130

121

46

8-Φ30

585

400

DN80

DN100

450

300

240

200

160

150

48

8-Φ34

631

450

DN100

DN125

525

355

285

238

190

176

60

8-Φ41

723

560

DN125

DN150

600

390

318

270

205

204

66

12-Φ41

820

640

DN150

DN200

750

480

400

345

275

260

78

12-Φ48

990

720

DN200

DN250

838

580

485

425

330

313

88

12-Φ54

-

-

DN250

DN300

965

665

570

510

380

364

100

16-Φ54

-

-

DN300

Z41H-200C/R与Z41H-250C/R

公称直径

L

D

D1

D2

D6

D8

b

Z-Φd

H

Do

公称直径

DN50

350

210

160

128

95

70

40

8-Φ25

493

360

DN50

DN65

410

260

203

165

110

97

48

8-Φ30

535

400

DN65

DN80

470

290

230

190

160

116

54

8-Φ34

576

400

DN80

DN100

550

360

282

245

190

138

66

8-Φ41

659

560

DN100

DN125

650

385

318

270

205

170

76

12-Φ41

710

560

DN125

DN150

750

440

360

305

240

190

82

12-Φ48

790

600

DN150

DN200

832

535

440

380

305

245

92

12-Φ54

-

-

DN200

DN250

991

670

572

508

380

319

110

16-Φ58

-

-

DN250

【备注事项】

    以上参数均为参考实际以实时情况咨询为准!有关 楔式明杆法兰闸阀 技术方面及未注明参数请咨询电话:4008241666;销售价格咨询:13307150555.

上一页:

与Z41H/Y型-楔式明杆闸阀(WCB) 相关产品

铸铁闸阀-铜杆闸阀-Z41T-灰铸铁闸阀,武汉闸阀
Z41T/W型-楔式明杆闸阀(HT200材质),产品代号Z41T,Z表示闸阀的意思,4表示法兰连接方式,1代表为楔式单闸板结构,T表示密封面为铜合金密封面,W表示密封面为阀体本身材质,综合全称为灰铸铁楔式明杆法兰连接单闸板闸阀,俗称铸铁明杆闸阀。本类广泛用于石油、化工、制药、电力等行业,在公称压力≤1.0MPa压力内油品、蒸汽、水介质的管路上作启闭作用。
铸钢闸阀-明杆闸阀-Z41H-16C-球墨铸铁闸阀,武汉闸阀,Z41H
钢制闸阀(铸钢闸阀)适用于压力CLass150~600、PN10~100、JIS10K~20K;工作温度(碳钢材质)-29~425℃、(不锈钢材质)-40~550℃的各种管路上,用于截断或接通管路中的介质。选用不同的材质可分别适用于水、蒸汽、油品、硝酸、醋酸、强氧化型介质及尿素等多种介质。
4008241666

产品目录

技术资料

工程案例

站内链接:
公司地址:湖北省武汉市青山区冶金大道61号 邮编:430080 电话:4008241666 027-66667888 传真:027-66667888 联系人:张经理
 QQ:1303380999 网址:http://www.qianchuibailian.com 邮箱:btuy@163.com
钢制管件|铸钢阀门|锻制法兰-武汉千锤百炼管道装备有限公司 2011(C)版权所有 并对网站所有内容保留解释权 鄂ICP备20012892号-1
微信图片
“扫一扫”加入我们
