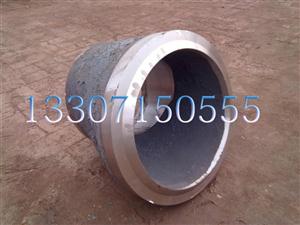

R(C)型-热压异径接头（A335 P91）

R(C)型-热压异径接头（A335 P91）是一种高压厚壁大小头。高压异径管件是金属管材加工异径弯头和异径接头的一种工艺性管件产品。在中频加热助推工艺中，将待加工管材按所需要长度截成段下料套于芯杆上。内芯头胎具制成与成品配合一致的渐变圆截面体构件磨具且它与芯杆以可拆卸结构相贴合，助推管材沿内芯头胎具移动至一定位置即可成为渐缩管。它扩大了中频加热助推制造工艺的应用范围简化了生产工序过程，增加品种满足了施工要求。种类分为同心异径接头和偏心异径接头两种连接形式。

产地：中国>湖北>武汉>武汉市

供应商：武汉千锤百炼管道装备有限公司

1303380999

电话：4008241666 027-66667888 传真：027-66667888

R(C)型-热压异径接头（A335 P91）详细介绍

【产品介绍】

异径接头也叫大小头，两端管径大小不同，用于连接不同口径的钢管进行变径连接的一种钢制管件。同心异径接头的两端管口圆心在同一轴线上，变径的时候以轴线计算管子位置，一般用于气体或垂直的液体管道安装。偏心异径接头两端管口圆周内切，一般用于水平的液体管道。

偏心异径接头的管口切点向上的时候，称为顶平安装，一般用于水泵入口利于排气；切点向下成为底平安装，一般用于调节阀的安装利于排净。同心异径接头有利于流体流动，在变径的时候对流体流态的干扰较小，因此气体和垂直流动的液体管道通常采用同心异径接头变径。偏心异径接头由于一侧是平的利于排气或者排液方便排放和检修，因此水平安装的液体管道一般用偏心异径接头。

同心异径接头两端中心线应重合，其偏心值允许偏差为±5mm。同心异径管外观不应有裂纹、重皮现象发生，小径端壁厚应大于大径端管段的壁厚。同心异径管尺寸允许偏差应符合 GB/T12459钢制无缝管件技术标准规定。异径接头也叫大小头用来连接不同口径的圆形钢管，一般分为同心异径接头和偏心异径接头两种，当异径接头立起来后两端口的投影是同心圆时它就叫同心异径管，而偏心异径管的投影是小圆偏向于外圆.

异径接头的圆度不应大于相应端外径的1% 范围，且允许偏差为±3mm。异径接头有分为同心和偏心两种，同心异径接头一般用在垂直管路安装上；偏心异径接头用于水平管路安装上，并且要注意标明顶平还是底平。

【应用范围】

主要应用有以下几个地方:

1、当管道中流体的流量有变化时比如增大或减少，流速要求变化不大时，这种情况且需要采用异径接头。

2、水泵的进口安装，为防止汽蚀。水泵入口变径接头的安装应使气体不在变径处积聚，避免因安装不当而产生气蚀。水泵的水平入口管变径时应选用偏心异径接头。当管道从下向上水平进泵时，异径接头应取“顶平”；当管道从上向下水平进泵时，异径接头应取“底平”。

3、与仪表、流量计、调节阀的接头处，为了与仪表的连接配合，也需采用异径接头。

【制造工艺】

异径接头（大小头）是用于管道变径处的一种钢制管件。通常采用的成形工艺为缩径压制、扩径压制或缩径加扩径压制，对某些不同要求的异径接头也可采用冲压成形。

缩径成形

异径接头的缩径成形工艺是将与异径管大端直径相等的管坯放入成形模中，通过沿管坯轴向方向的压制，使金属沿模腔运动并收缩成形。根据异径接头变径的大小，分为一次压制成形或多次压制成形。

扩径成形

扩径成形是接纳小于异径接头大端口径的管坯，用内冲模沿管坯内径扩径完成渐缩管的加工过程称之为扩径成形。在采用缩径或扩径变形压制历程中，根据分析材质和变径参数，确定才闹冷压或热压。凡是常规下异径管尽管采取冷压，但对多次变径而引起严重的加工硬化的情形、壁厚偏厚的情形或合金钢的材质需采取热压。

冲压成形

除使用钢管为原料生产异径接头外，对部分规格的异径接头还可用钢板采用冲压成形工艺进行生产。拉伸所使用的冲模形状参照异径接头内表面尺寸设计，用冲模将下料后的钢板冲压拉伸成形。

卷制成形

在大口径异径接头的情况下，缩颈扩径均无磨具应用，这样需要板材下料成大小头的扇形展开图尺寸，在大型卷板机上卷制成渐缩管形状后将焊缝点焊，这时的异径接头的圆度是不达标的。它需要在卷板机上卸下后有专业焊工手工完成焊接，这样的焊缝才符合X光无损检测。然后将焊接完成的异径接头再次放置在卷板机上来回滚动校圆后成形的工艺过程成为异径接头的卷制成形。

【壁厚选用】

常用管道压力壁厚选用表：

无缝钢管管材压力对用厚度
材质	20#、12CrMo、15CrMo、12Cr1MoV
公称通径	PN ≤1.6 MPa	PN2.5MPa	PN4.0MPa	PN6.4MPa	PN10.0MPa	PN 1 6.0MPa	PN20.0MPa	PN ≤ 4.0T
DN10	2.5 mm	2.5mm	2.5mm	3.0mm	3.0mm	4.0mm	4.0mm	3.5mm
DN15	3.0mm	3.0mm	3.0mm	3.0mm	3.5mm	4.5mm	4.5mm	4.0mm
DN20	3.0mm	3.0mm	3.0mm	3.0mm	3.5mm	5.0mm	5.0mm	4.0mm
DN25	3.0mm	3.0mm	3.0mm	3.5mm	4.0mm	5.0mm	6.0mm	4.5mm
DN32	3.0mm	3.0mm	3.0mm	3.5mm	4.5mm	6.0mm	6.0mm	5.0mm
DN40	3.5mm	3.5mm	3.5mm	3.5mm	4.5mm	6.0mm	7.0mm	5.0mm
DN50	3.5mm	3.5mm	3.5mm	4.0mm	5.0mm	7.0mm	8.0mm	5.5mm
DN65	4.0mm	4.0mm	4.0mm	4.5mm	6.0mm	8.0mm	9.0mm	*
DN80	4.0mm	4.0mm	4.0mm	5.0mm	7.0mm	9.0mm	11.0mm	*
DN100	4.0mm	4.0mm	4.5mm	6.0mm	8.0mm	11.0mm	13.0mm	*
DN125	4.0mm	4.0mm	5.0mm	7.0mm	9.0mm	13.0mm	15.0mm	*
DN150	4.5mm	4.5mm	5.5mm	8.0mm	10.0mm	15.0mm	18.0mm	*
DN200	5.0mm	5.0mm	7.0mm	9.0mm	13.0mm	19.0mm	22.0mm	*
DN250	6.0mm	6.0mm	8.0mm	11.0mm	15.0mm	24.0mm	28.0mm	*
DN300	7.0mm	7.0mm	9.0mm	12.0mm	18.0mm	26.0mm	32.0mm	*
DN350	7.0mm	7.0mm	10.0mm	14.0mm	20.0mm	30.0mm	36.0mm	*
DN400	8.0mm	8.0mm	11.0mm	16.0mm	22.0mm	34.0mm	*	*
DN450	8.0mm	8.0mm	12.0mm	17.0mm	*	*	*	*
DN500	8.0mm	9.0mm	13.0mm	19.0mm	*	*	*	*
DN600	9.0mm	10.0mm	15.0mm	22.0mm	*	*	*	*

【产品结构】

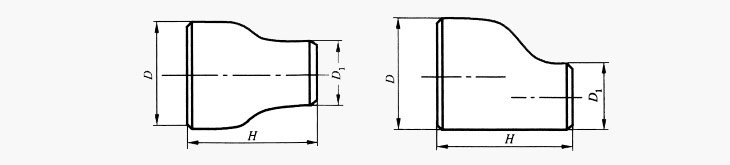

一、钢制变径接头尺寸介绍（GB/T12459-2005国家标准）：

公称尺寸	破口处外径				端面至端面
公称尺寸	大端D		小端D 1		端面至端面
DN	Ⅰ系列	Ⅱ系列	Ⅰ系列	Ⅱ系列	H
20*10	26.9	25	21.3	18	38
20*15	26.9	25	26.9	25	38
25*15	33.7	32	21.3	18	51
25*20	33.7	32	26.9	25	51
32*15	42.4	38	21.3	18	51
32*20	42.4	38	26.9	25	51
32*25	42.4	38	33.7	32	51
40*15	48.3	45	21.3	18	64
40*20	48.3	45	26.9	25	64
40*25	48.3	45	33.7	32	64
40*32	48.3	45	42.4	38	64
50*20	60.3	57	26.9	25	76
50*25	60.3	57	33.7	32	76
50*32	60.3	57	42.4	38	76
50*40	60.3	57	48.3	45	76
65*25	73.0	76	33.7	32	89
65*32	73.0	76	42.4	38	89
65*40	73.0	76	48.3	45	89
65*50	73.0	76	60.3	57	89
80*32	88.9	89	42.4	38	89
80*40	88.9	89	48.3	45	89
80*50	88.9	89	60.3	57	89
80*65	88.9	89	73.0	76	89
90*32	101.6	-	42.4	38	102
90*40	101.6	-	48.3	45	102
90*50	101.6	-	60.3	57	102
90*65	101.6	-	73.0	76	102
90*80	101.6	-	88.9	89	102
100*40	114.3	108	48.3	45	102
100*50	114.3	108	60.3	57	102
100*65	114.3	108	73.0	76	102
100*80	114.3	108	88.9	89	102
100*90	114.3	108	101.6	-	102
125*50	141.3	133	60.3	57	127
125*65	141.3	133	73.0	76	127
125*80	141.3	133	88.9	89	127
125*90	141.3	133	101.6	-	127
125*100	141.3	133	114.3	108	127
150*65	168.3	159	73.0	76	140
150*80	168.3	159	88.9	89	140
150*90	168.3	159	101.6	-	140
150*100	168.3	159	114.3	108	140
150*125	168.3	159	141.3	133	140
219*90	219.1	219	101.6	-	152
219*100	219.1	219	114.3	108	152
219*125	219.1	219	141.3	133	152
219*150	219.1	219	168.3	159	152
250*100	273.0	273	114.3	108	178
250*125	273.0	273	141.3	133	178
250*150	273.0	273	168.3	159	178
250*200	273.0	273	219.1	219	178
300*125	323.9	325	141.3	133	203
300*150	323.9	325	168.3	159	203
300*200	323.9	325	219.1	219	203
300*250	323.9	325	273.0	273	203
350*150	355.6	377	168.3	159	330
350*200	355.6	377	219.1	219	330
350*250	355.6	377	273.0	273	330
350*300	355.6	377	323.9	325	330
400*200	406.4	426	219.1	219	356
400*250	406.4	426	273.0	273	356
400*300	406.4	426	323.9	325	356
400*350	406.4	426	355.6	377	356
450*250	457	480	273.0	273	381
450*300	457	480	323.9	325	381
450*350	457	480	355.6	377	381
450*400	457	480	406.4	426	381
500*300	508	530	323.9	325	508
500*350	508	530	355.6	377	508
500*400	508	530	406.4	426	508
500*450	508	530	457	480	508
550*350	559	-	355.6	377	508
550*400	559	-	406.4	426	508
550*450	559	-	457	478	508
550*500	559	-	508	530	508
600*400	610	630	406.4	426	610
600*450	610	630	457	478	610
600*500	610	630	508	530	610
600*550	610	630	559	-	610
650*450	660	-	457	478	610
650*500	660	-	508	530	610
650*550	660	-	559	-	610
650*600	660	-	610	630	610
700*500	711	720	508	530	610
700*550	711	720	559	-	610
700*600	711	720	610	630	610
700*650	711	720	660	-	610
750*550	762	-	559	-	610
750*600	762	-	610	630	610
750*650	762	-	660	-	610
750*700	762	-	711	720	610
800*600	813	820	610	630	610
800*650	813	820	660	-	610
800*700	813	820	711	720	610
800*750	813	820	762	-	610
850*650	864	-	660	-	610
850*700	864	-	711	720	610
850*750	864	-	762	-	610
850*800	864	-	813	820	610
900*650	914	920	660	-	610
900*700	914	920	711	720	610
900*750	914	920	762	-	610
900*800	914	920	813	820	610
900*850	914	920	864	-	610
950*650	965	-	660	-	610
950*700	965	-	711	720	610
950*750	965	-	762	-	610
950*800	965	-	813	820	610
950*850	965	-	864	-	610
950*900	965	-	914	920	610
1000*750	1016	1020	762	-	610
1000*800	1016	1020	813	820	610
1000*850	1016	1020	864	-	610
1000*900	1016	1020	914	920	610
1000*950	1016	1020	965	-	610
1050*750	1067	-	762	-	610
1050*800	1067	-	813	820	610
1050*850	1067	-	864	-	610
1050*900	1067	-	914	920	610
1050*950	1067	-	965	-	610
1050*1000	1067	-	1016	1020	610
1100*900	1118	1120	914	920	610
1100*950	1118	1120	965	-	610
1100*1000	1118	1120	1016	1020	610
1100*1050	1118	1120	1067	-	610
1150*950	1168	-	965	-	711
1150*1000	1168	-	1016	1020	711
1150*1050	1168	-	1067	-	711
1150*1100	1168	-	1118	1120	711
1200*1000	1219	1220	1016	1020	711
1200*1050	1219	1220	1067	-	711
1200*1100	1219	1220	1118	1120	711
1200*1150	1219	1220	1168	-	711
