T(S)型-不锈钢等径三通(06Cr19Ni10)

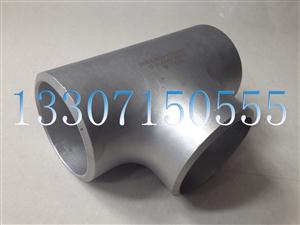

T(S)型-不锈钢等径三通(06Cr19Ni10)就是一种将主管道分叉开一条支管道的的T字形三通接头的管件,他的外形结构就是一小段主管在中间部位开叉出一条支管道的丁字形管接头。对焊三通有等径和异径之分,等径三通的主管和接管端部均为相同的尺寸;异径的三通的主管尺寸要大于接管尺寸。
产地:中国>湖北>武汉>武汉市
供应商:武汉千锤百炼管道装备有限公司
电话:4008241666 027-66667888 传真:027-66667888

T(S)型-不锈钢等径三通(06Cr19Ni10)详细介绍

【制作工艺】

    对焊 三通是用于管道 产生 分支 流向的 一种管件。 通常 采用无缝管制造三通,目前所采用的工艺有液压胀形和热压成形两种 技术工艺

   冷拔 对焊 三通 工艺所需要 专用设备 主管 上安置顶出装置,其装置 包括金属 、顶压器、换向器、支架等 ;将金属棒加热利用千斤顶及金属棒向外顶出时,管壁材料自然向外翻出形成 一个支管凸口, 然后 相应规格长度 短管 焊接在顶出形成的 支管凸口上 ,生产出 对焊三通的过程称为冷拔三通工艺。

     热压 对焊 三通 成形是将大于 做需要 三通直径的管坯 压扁约至三通直径的尺寸 主管中间不问 拉伸 一个孔 作为支管。 管坯经 高温 加热 放入成形模中并在管坯内装入拉伸支管的冲模 在压力的作用下管坯被径向压缩 在径向压缩的过程中金属向支管方向流动并 在冲模的拉伸 的条件 下形成 一个突起的 支管 整个过程是 同时 通过管坯的径向压缩和支管部位的拉伸 两个不同 过程而成形 的工艺。 与液压胀形三通不同的是热压三通支管的金属是由管坯的径向运动进行补偿的 所以也称为径向补偿工艺 。对焊 三通采用 高温 加热后压制三通 材料成形所需要的设备 则可 降低 热压 对焊 三通对 材质 的适应性较宽 适用于低碳钢 系列、 合金钢 系列、 不锈钢 系列 的材料 特别是大 口径 厚壁 对焊 三通,常采用这种成形工艺

热压成形

     液压胀形 对焊 三通 的液压胀形 制造工艺 是通过金属材料的轴向补偿胀出支管 连接口 。其过程是采用 大型 液压机将与三通 口径 相等的管坯内注入液体,通过液压机的两个水平侧缸同步对中运动挤压管坯,管坯受挤压后 体积 缩小 ,管坯内的液体随管坯体积变小而压力升高, 使压力 达到三通支管胀出所需要的压力时,金属材料在侧缸和管坯内液体压力的双重作用下沿模具内腔流动而胀出支管 接口 对焊 三通 的液压胀形工艺可 达到 一次成形,生产效率较高 三通的主管及肩部壁厚均有 增加。因无缝 对焊 三通的液压胀形工艺所需的设备吨位较大,目前国内主要用于小于DN400的标准壁厚三通的制造。其适用的成形材料倾向相对较低的低碳钢、低合金钢、不锈钢,包括一些有色金属材料,如铜、铝、钛等 材质

     高压三通设计合理 结构新颖 操作灵活,利用它可以 大幅度 减少对连接软管的磨损延长使用寿命,降低生产成本,同时可以解决工人带压作业的问题,有利于安全生产。



【壁厚选用】

常用管道压力壁厚选用表:

无缝钢管管材压力对用厚度

材质

06Cr19Ni10、022Cr17Ni12Mo2、019Cr19Mo2NbTi、06Cr18Ni11Ti、06Cr19Ni10N

公称通径

PN ≤1.6 MPa

PN2.5MPa

PN4.0MPa

PN6.4MPa

PN10.0MPa

PN 1 6.0MPa

PN20.0MPa

PN 4.0T

DN10

2.5 mm

2.5mm

2.5mm

3.0mm

3.0mm

4.0mm

4.0mm

3.5mm

DN15

3.0mm

3.0mm

3.0mm

3.0mm

3.5mm

4.5mm

4.5mm

4.0mm

DN20

3.0mm

3.0mm

3.0mm

3.0mm

3.5mm

5.0mm

5.0mm

4.0mm

DN25

3.0mm

3.0mm

3.0mm

3.5mm

4.0mm

5.0mm

6.0mm

4.5mm

DN32

3.0mm

3.0mm

3.0mm

3.5mm

4.5mm

6.0mm

6.0mm

5.0mm

DN40

3.5mm

3.5mm

3.5mm

3.5mm

4.5mm

6.0mm

7.0mm

5.0mm

DN50

3.5mm

3.5mm

3.5mm

4.0mm

5.0mm

7.0mm

8.0mm

5.5mm

DN65

4.0mm

4.0mm

4.0mm

4.5mm

6.0mm

8.0mm

9.0mm

*

DN80

4.0mm

4.0mm

4.0mm

5.0mm

7.0mm

9.0mm

11.0mm

*

DN100

4.0mm

4.0mm

4.5mm

6.0mm

8.0mm

11.0mm

13.0mm

*

DN125

4.0mm

4.0mm

5.0mm

7.0mm

9.0mm

13.0mm

15.0mm

*

DN150

4.5mm

4.5mm

5.5mm

8.0mm

10.0mm

15.0mm

18.0mm

*

DN200

5.0mm

5.0mm

7.0mm

9.0mm

13.0mm

19.0mm

22.0mm

*

DN250

6.0mm

6.0mm

8.0mm

11.0mm

15.0mm

24.0mm

28.0mm

*

DN300

7.0mm

7.0mm

9.0mm

12.0mm

18.0mm

26.0mm

32.0mm

*

DN350

7.0mm

7.0mm

10.0mm

14.0mm

20.0mm

30.0mm

36.0mm

*

DN400

8.0mm

8.0mm

11.0mm

16.0mm

22.0mm

34.0mm

*

*

DN450

8.0mm

8.0mm

12.0mm

17.0mm

*

*

*

*

DN500

8.0mm

9.0mm

13.0mm

19.0mm

*

*

*

*

DN600

9.0mm

10.0mm

15.0mm

22.0mm

*

*

*

*

【产品结构】



一、钢制等径三通及四通尺寸介绍(GB/T12459-2005国家标准):



公称直径

破口处外径

中心至端面

管程D

出口D 1

管程

出口

DN

Ⅰ系列

Ⅱ系列

Ⅰ系列

Ⅱ系列

C

M

15*15*8

21.3

18

13.7

10

25

25

15*15*10

21.3

18

17.3

14

25

25

15*15*15

21.3

18

21.3

18

25

25

20*20*10

26.9

25

17.3

14

29

29

20*20*15

26.9

25

21.3

18

29

29

20*20*20

26.9

25

26.9

25

29

29

25*25*15

33.7

32

21.3

18

38

38

25*25*20

33.7

32

26.9

25

38

38

25*25*25

33.7

32

33.7

32

38

38

32*32*15

42.4

38

21.3

18

48

48

32*32*20

42.4

38

26.9

25

48

48

32*32*25

42.4

38

33.7

32

48

48

32*32*32

42.4

38

42.4

38

48

48

40*40*15

48.3

45

21.3

18

57

57

40*40*20

48.3

45

26.9

25

57

57

40*40*25

48.3

45

33.7

32

57

57

40*40*32

48.3

45

42.4

38

57

57

40*40*40

48.3

45

48.3

45

57

57

50*50*20

60.3

57

26.9

25

64

44

50*50*25

60.3

57

33.7

32

64

51

50*50*32

60.3

57

42.4

38

64

57

50*50*40

60.3

57

48.3

45

64

60

50*50*50

60.3

57

60.3

57

64

64

65*65*20

73.0

76

26.9

25

76

44

65*65*25

73.0

76

33.7

32

76

57

65*65*32

73.0

76

42.4

38

76

64

65*65*40

73.0

76

48.3

45

76

67

65*65*50

73.0

76

60.3

57

76

70

65*65*65

73.0

76

73.0

76

76

76

80*80*32

88.9

89

42.4

38

86

70

80*80*40

88.9

89

48.3

45

86

73

80*80*50

88.9

89

60.3

57

86

76

80*80*65

88.9

89

73.0

76

86

83

80*80*80

88.9

89

88.9

89

86

86

90*90*40

101.6

-

48.3

45

95

79

90*90*50

101.6

-

60.3

57

95

83

90*90*65

101.6

-

73.0

76

95

89

90*90*80

101.6

-

88.9

89

95

92

90*90*90

101.6

-

101.6

-

95

95

100*100*40

114.3

108

48.3

45

105

86

100*100*50

114.3

108

60.3

57

105

89

100*100*65

114.3

108

73.0

76

105

95

100*100*80

114.3

108

88.9

89

105

98

100*100*90

114.3

108

101.6

-

105

102

100*100*100

114.3

108

114.3

108

105

105

125*125*50

141.3

133

60.3

57

124

105

125*125*65

141.3

133

73.0

76

124

108

125*125*80

141.3

133

88.9

89

124

111

125*125*90

141.3

133

101.6

-

124

114

125*125*100

141.3

133

114.3

108

124

117

125*125*125

141.3

133

141.3

133

124

124

150*150*65

168.3

159

73.0

76

143

121

150*150*80

168.3

159

88.9

89

143

124

150*150*90

168.3

159

101.6

-

143

127

150*150*100

168.3

159

114.3

108

143

130

150*150*125

168.3

159

141.3

133

143

137

150*150*150

168.3

159

168.3

159

143

143

200*200*90

219.1

219

101.6

-

178

152

200*200*100

219.1

219

114.3

108

178

156

200*200*125

219.1

219

141.3

133

178

162

200*200*150

219.1

219

168.3

159

178

168

200*200*200

219.1

219

219.1

219

178

178

250*250*100

273.0

273

114.3

108

216

184

250*250*125

273.0

273

141.3

133

216

191

250*250*150

273.0

273

168.3

159

216

194

250*250*200

273.0

273

219.1

219

216

203

250*250*250

273.0

273

273.0

273

216

216

300*300*125

323.9

325

141.3

133

254

216

300*300*150

323.9

325

168.3

159

254

219

300*300*200

323.9

325

219.1

219

254

229

300*300*250

323.9

325

273.0

273

254

241

300*300*300

323.9

325

323.8

325

254

254

350*350*150

355.6

377

168.3

159

279

238

350*350*200

355.6

377

219.1

219

279

248

350*350*250

355.6

377

273.0

273

279

257

350*350*300

355.6

377

323.8

325

279

270

350*350*350

355.6

377

355.6

377

279

279

400*400*150

406.4

426

168.3

159

305

264

400*400*200

406.4

426

219.1

219

305

273

400*400*250

406.4

426

273.0

273

305

283

400*400*300

406.4

426

323.8

325

305

295

400*400*350

406.4

426

355.6

377

305

305

400*400*400

406.4

426

406.4

426

305

305

450*450*200

457

480

219.1

219

343

298

450*450*250

457

480

273.0

273

343

308

450*450*300

457

480

323.8

325

343

321

450*450*350

457

480

355.6

377

343

330

450*450*400

457

480

406.4

426

343

330

450*450*450

457

480

457

478

343

343

500*500*200

508

-

219.1

219

381

324

500*500*250

508

-

273.0

273

381

333

500*500*300

508

-

323.8

325

381

346

500*500*350

508

-

355.6

377

381

356

500*500*400

508

-

406.4

426

381

356

500*500*450

508

-

457

478

381

368

500*500*500

508

-

508

530

381

381

550*550*250

559

-

273.0

273

419

356

550*550*300

559

-

323.8

325

419

371

550*550*350

559

-

355.6

377

419

381

550*550*400

559

-

406.4

426

419

381

550*550*450

559

-

457

478

419

394

550*550*500

559

-

508

530

419

406

550*550*550

559

-

559

-

419

419

600*600*250

610

630

273.0

273

432

384

600*600*300

610

630

323.8

325

432

397

600*600*350

610

630

355.6

377

432

406

600*600*400

610

630

406.4

426

432

406

600*600*450

610

630

457

478

432

419

600*600*500

610

630

508

530

432

432

600*600*550

610

630

559

-

432

432

600*600*600

610

630

610

630

432

432

650*650*300

660

-

323.8

325

495

422

650*650*350

660

-

355.6

377

495

432

650*650*400

660

-

406.4

426

495

432

650*650*450

660

-

457

478

495

444

650*650*500

660

-

508

530

495

457

650*650*550

660

-

559

-

495

470

650*650*600

660

-

610

630

495

483

650*650*650

660

-

660

-

495

495

700*700*300

711

720

323.8

325

521

448

700*700*350

711

720

355.6

377

521

457

700*700*400

711

720

406.4

426

521

457

700*700*450

711

720

457

478

521

470

700*700*500

711

720

508

530

521

483

700*700*550

711

720

559

-

521

495

700*700*600

711

720

610

630

521

508

700*700*650

711

720

660

-

521

521

700*700*700

711

720

711

720

521

521

750*750*250

762

-

273.0

273

559

460

750*750*300

762

-

323.8

325

559

473

750*750*350

762

-

355.6

377

559

483

750*750*400

762

-

406.4

426

559

483

750*750*450

762

-

457

478

559

495

750*750*500

762

-

508

530

559

508

750*750*550

762

-

559

-

559

521

750*750*600

762

-

610

630

559

533

750*750*650

762

-

660

-

559

546

750*750*700

762

-

711

720

559

546

750*750*750

762

-

762

-

559

559

800*800*350

813

820

355.6

377

597

508

800*800*400

813

820

406.4

426

597

508

800*800*450

813

820

457

478

597

521

800*800*500

813

820

508

530

597

533

800*800*550

813

820

559

-

597

546

800*800*600

813

820

610

630

597

559

800*800*650

813

820

660

-

597

572

800*800*700

813

820

711

720

597

572

800*800*750

813

820

762

-

597

584

800*800*800

813

820

813

820

597

597

850*850*400

864

-

406.4

426

635

533

850*850*450

864

-

457

478

635

546

850*850*500

864

-

508

530

635

559

850*850*550

864

-

559

-

635

572

850*850*600

864

-

610

630

635

584

850*850*650

864

-

660

-

635

597

850*850*700

864

-

711

720

635

597

850*850*750

864

-

762

-

635

610

850*850*800

864

-

813

820

635

622

850*850*850

864

-

864

-

635

635

900*900*400

914

920

406.4

426

673

559

900*900*450

914

920

457

478

673

572

900*900*500

914

920

508

530

673

584

900*900*550

914

920

559

-

673

597

900*900*600

914

920

610

630

673

610

900*900*650

914

920

660

-

673

622

900*900*700

914

920

711

720

673

622

900*900*750

914

920

762

-

673

635

900*900*800

914

920

813

820

673

648

900*900*850

914

920

864

-

673

660

900*900*900

914

920

914

920

673

673

950*950*450

965

-

457

478

711

597

950*950*500

965

-

508

530

711

610

950*950*550

965

-

559

-

711

622

950*950*600

965

-

610

630

711

635

950*950*650

965

-

660

-

711

648

950*950*700

965

-

711

720

711

648

950*950*750

965

-

762

-

711

673

950*950*800

965

-

813

820

711

686

950*950*850

965

-

864

-

711

698

950*950*900

965

-

914

920

711

711

950*950*950

965

-

965

-

711

711

1000*1000*450

1017

1020

457

478

749

622

1000*1000*500

1017

1020

508

530

749

635

1000*1000*550

1017

1020

559

-

749

648

1000*1000*600

1017

1020

610

630

749

660

1000*1000*650

1017

1020

660

-

749

673

1000*1000*700

1017

1020

711

720

749

673

1000*1000*750

1017

1020

762

-

749

698

1000*1000*800

1017

1020

813

820

749

711

1000*1000*850

1017

1020

864

-

749

724

1000*1000*900

1017

1020

914

920

749

737

1000*1000*950

1017

1020

965

-

749

749

1000*1000*1000

1017

1020

1017

1020

749

749

1050*1050*400

1067

-

406.4

426

762

635

1050*1050*450

1067

-

457

478

762

648

1050*1050*500

1067

-

508

530

762

660

1050*1050*550

1067

-

559

-

762

660

1050*1050*600

1067

-

610

630

762

660

1050*1050*650

1067

-

660

-

762

698

1050*1050*700

1067

-

711

720

762

698

1050*1050*750

1067

-

762

-

762

711

1050*1050*800

1067

-

813

820

762

711

1050*1050*850

1067

-

864

-

762

711

1050*1050*900

1067

-

914

920

762

711

1050*1050*950

1067

-

965

-

762

711

1050*1050*1000

1067

-

1016

1020

762

711

1050*1050*1050

1067

-

1067

-

762

711

1100*1100*500

1118

1120

508

530

813

686

1100*1100*550

1118

1120

559

-

813

686

1100*1100*600

1118

1120

610

630

813

698

1100*1100*650

1118

1120

660

-

813

698

1100*1100*700

1118

1120

711

720

813

698

1100*1100*750

1118

1120

762

-

813

711

1100*1100*800

1118

1120

813

820

813

711

1100*1100*850

1118

1120

864

-

813

724

1100*1100*900

1118

1120

914

920

813

724

1100*1100*950

1118

1120

965

-

813

737

1100*1100*1000

1118

1120

1016

1020

813

749

1100*1100*1050

1118

1120

1067

-

813

762

1100*1100*1100

1118

1120

1118

1120

813

762

1150*1150*550

1168

-

559

-

851

724

1150*1150*600

1168

-

610

630

851

724

1150*1150*650

1168

-

660

-

851

737

1150*1150*700

1168

-

711

720

851

737

1150*1150*750

1168

-

762

-

851

737

1150*1150*800

1168

-

813

820

851

749

1150*1150*850

1168

-

864

-

851

749

1150*1150*900

1168

-

914

920

851

762

1150*1150*950

1168

-

965

-

851

762

1150*1150*1000

1168

-

1016

1020

851

775

1150*1150*1050

1168

-

1067

-

851

787

1150*1150*1100

1168

-

1118

1020

851

800

1150*1150*1150

1168

-

1168

-

851

800

1200*1200*550

1219

1220

559

-

889

737

1200*1200*600

1219

1220

610

630

889

737

1200*1200*650

1219

1220

660

-

889

762

1200*1200*700

1219

1220

711

720

889

762

1200*1200*750

1219

1220

762

-

889

762

1200*1200*800

1219

1220

813

820

889

787

1200*1200*850

1219

1220

864

-

889

787

1200*1200*900

1219

1220

914

920

889

787

1200*1200*950

1219

1220

965

-

889

813

1200*1200*1000

1219

1220

1016

1020

889

813

1200*1200*1050

1219

1220

1067

-

889

813

1200*1200*1100

1219

1220

1118

1120

889

838

1200*1200*1150

1219

1220

1168

-

889

838

1200*1200*1200

1219

1220

1219

1220

889

838

 【备注事项】

    以上参数均为参考实际以实时情况咨询为准!有关 T(S)型-不锈钢等径三通(06Cr19Ni10) 技术方面及未注明参数请咨询电话:4008241666;销售价格咨询:13307150555.

下一页:

与T(S)型-不锈钢等径三通(06Cr19Ni10) 相关产品

高压三通-热压三通-合金三通
T(S)型-热压等径三通(A335 P91)就是一种将主管道分叉开一条支管道的的T字形三通接头的管件,他的外形结构就是一小段主管在中间部位开叉出一条支管道的丁字形管接头。很明显两个大口径且平衡的尺寸是主管道,中间接出来的小尺寸就是支管道。在纯氧介质管路中一般是有一定压力的,这时氧的活性要更大些,如使用冷拔三通会致使管内杂物在随氧气流移动时因管径变化使流速产生变化可能引起杂物与管子的碰撞产生火源或者因流速变化生静电放电现象,都有可能引起纯氧管路的起火,这是安装对焊三通要切记的。对焊三通有等径和异径之分,等径三通的主管和接管端部均为相同的尺寸;异径的三通的主管尺寸要大于接管尺寸。
4008241666

产品目录

技术资料

工程案例

站内链接:
公司地址:湖北省武汉市青山区冶金大道61号 邮编:430080 电话:4008241666 027-66667888 传真:027-66667888 联系人:张经理
 QQ:1303380999 网址:http://www.qianchuibailian.com 邮箱:btuy@163.com
钢制管件|铸钢阀门|锻制法兰-武汉千锤百炼管道装备有限公司 2011(C)版权所有 并对网站所有内容保留解释权 鄂ICP备20012892号-1
微信图片
“扫一扫”加入我们
