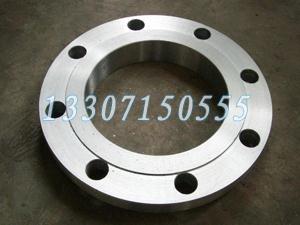

PL型-板式平焊法兰（20#）

板式平焊法兰简称平焊法兰还称搭焊钢法兰，代号（PL）。板式平焊法兰与管道的连接是先将管子插入法兰内径至适当位置然后再搭焊。板式平焊法兰适用于压力等级较低，压力波动、振动及震荡均不严重频繁的管道系统中。板式平焊法兰优点在于平焊法兰焊接装配时较易对中，并且价格成本低廉，因而得到了广泛的应用。

产地：中国>湖北>武汉>武汉市

供应商：武汉千锤百炼管道装备有限公司

1303380999

电话：4008241666 027-66667888 传真：027-66667888

PL型-板式平焊法兰（20#）详细介绍

【产品简介】

板式平焊法兰它不能保证无泄漏这是设计上的缺陷。连接是动态的，而且诸如热膨胀和起伏不定的周期载荷都会造成法兰面之间的移动，因而影响法兰的密封功能，从而使法兰的完整性受损导致泄漏。任何产品都不可能没有缺陷，只是尽量控制产品的不足到最少，所以在生产板式平焊法兰时尽量完善产品的性能，使之发挥较大的作用。

板式平焊法兰不仅节省了空间、减轻了重量，更重要的是确保接头部位不会发生泄漏现象，具有可靠又良好的密封性能，压紧密封面仅需要很小的压力。随着所需压力的降低，螺栓的尺寸和所需数量都可相应减小，所以设计出了一种体积小且重量轻的新产品。因此板式平焊法兰是一种比较优质的法兰产品，减轻了质量和空间，对工业用途起了重要作用。

板式平焊法兰的密封原理是螺栓的两个密封面相互挤压法兰垫片并形成密封，但这同时也导致密封的破坏。为了保持密封，就得维持巨大的螺栓作用力，为此螺栓就要做得更大。而更大的螺栓就要匹配更大的螺母，这就意味着需要直径更大的螺栓为上紧螺母创造条件。然而螺栓的直径越大，适用的法兰就会变得弯曲，办法就是增大法兰部分的板面厚度。整个装置将需要极大的尺寸和重量，这在种环境下便成了一个特殊问题，因为在这种情况下重量始终是人们必须引起关注的主要问题。而且，从根本上来说焊法兰是一种无效的密封，它需要把50%的螺栓负荷用于挤压垫片，而用于保持压力的负荷只剩50% 的效用。

板式平焊法兰是通过角焊缝直接与设备或管道焊接的一种法兰。结构简单、加工方便，其受力特性介于整体法兰与活套法兰之间。平焊法兰用在容器上又分甲型平焊法兰和乙型平焊法兰；甲型平焊法兰直接与容器焊接，其解焊缝尺寸较小或不开坡口焊接，不能保证法兰与容器同时受力，强度计算参照活套法兰；乙型平焊法兰一般附有一段较厚的短筒体，法兰与短筒体的焊接质量可靠，能保证法兰与容器同时受力，强度计算可按整体法兰考虑。乙型平焊法兰广泛用于中、低压容器和管道的连接；两者优缺点：乙型法兰带有一个短筒体，因此刚性较甲型法兰好，可用于压力较高，直径较大的场合；甲型为V型坡口，乙型为U型坡口，因此乙型更易焊透，故其强度和刚度更高。

板式平焊法兰取材方便，制造简单，成本低廉，使用广泛；但刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合，密封面型式有平面和突面两种形式。

由于板式平焊法兰具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力、航天、造船、食品、医药等行业基础工程的管路连接。

【垫片选用】

法兰垫片是一种能产生塑性变形、并具有一定强度的材料制成的圆环密封材料。大多数垫片是从非金属板裁割下来的，或由专业机械按规定尺寸制作，其材料有橡胶板、石棉复合板、聚乙烯四氟板等；也有用薄金属板( 不锈铁、不锈钢等 )将石棉等非金属材料包裹起来制成的金属包覆垫片；还有一种用薄钢带与石棉带一起绕制而成的缠绕式半金属垫片。普通橡胶垫片适用于温度 ≤ 120℃的场合；石棉复合垫片适用于对水蒸气温度 ≤ 450℃ ；对油类温度低于350℃，压力 PN ≤ 5 .0 MPa的场合，对于一般的腐蚀性介质较常用的是耐酸石棉板。高压垫片与密封面的接触宽度非常窄(线接触)，密封面与垫片的加工光洁度较高。

【制造工艺】

生产工艺，分为纯料锻制、毛料锻制、钢板冲制、钢板卷制及离心铸造或浇铸等常见的制造方式。

【可选材质】

1、碳钢（Carbon Steel）：ASTM A105、20#、Q235、16Mn、 ASTM A350、LF1、LF2、CL1/CL2、LF3、 ASTM A694 、F42、F46、F48、F50、F52、F56、F60、F65、F70等；

2、不锈钢（Stailess Steel）：ASTM A182、F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8等；

3、合金钢（Alloy Steel）：F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ 、 A335P91等。

【产品结构】

【产品尺寸】

PN1.00MPa压力法兰尺寸
公称通径	钢管外径		法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	密封面尺寸		法兰厚度	法兰内径
DN	系列Ⅰ	系列Ⅱ	D	K	L	n	Th.	d	f	C	系列Ⅰ	系列Ⅱ
DN10	17.2	14	90	60	14	4	M12	41	2	14	18	15
DN15	21.3	18	95	65	14	4	M12	46	2	14	22	19
DN20	26.9	25	105	75	14	4	M12	56	2	16	27.5	26
DN25	33.7	32	115	85	14	4	M12	65	2	16	34.5	33
DN32	42.4	38	140	100	18	4	M16	76	2	18	43.5	39
DN40	48.3	45	150	110	18	4	M16	84	2	18	49.5	46
DN50	60.3	57	165	125	18	4	M16	99	2	20	61.5	59
DN65	76.1	76	185	145	18	4	M16	118	2	20	77.5	78
DN80	88.9	89	200	160	18	8	M16	132	2	20	90.5	91
DN100	114.3	108	220	180	18	8	M16	156	2	22	116.0	110
DN125	139.7	133	250	210	18	8	M16	184	2	22	141.5	135
DN150	168.3	159	285	240	22	8	M20	211	2	24	170.5	161
DN200	219.1	219	340	295	22	8	M20	266	2	24	221.5	222
DN250	273.0	273	395	350	22	12	M20	319	2	26	276.5	276
DN300	323.9	325	445	400	22	12	M20	370	2	28	327.5	328
DN350	355.6	377	505	460	222	16	M20	429	2	30	359.5	380
DN400	406.4	426	565	515	26	16	M24	480	2	32	411.0	430
DN450	457.0	480	615	565	26	20	M24	530	2	35	462.0	484
DN500	508.0	530	670	620	26	20	M24	582	2	38	513.5	534
DN600	610.0	630	780	725	30	20	M27	682	2	42	616.5	634
PN1.60MPa压力法兰尺寸
公称通径	钢管外径		法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	密封面尺寸		法兰厚度	法兰内径
DN	系列Ⅰ	系列Ⅱ	D	K	L	n	Th.	d	f	C	系列Ⅰ	系列Ⅱ
DN10	17.2	14	90	60	14	4	M12	41	2	14	18.0	15
DN15	21.3	18	95	65	14	4	M12	46	2	14	22.0	19
DN20	26.9	25	105	75	14	4	M12	56	2	16	27.5	26
DN25	33.7	32	115	85	14	4	M12	65	2	16	34.5	33
DN32	42.4	38	140	100	18	4	M16	76	2	18	43.5	39
DN40	48.3	45	150	110	18	4	M16	84	2	18	49.5	46
DN50	60.3	57	165	125	18	4	M16	99	2	20	61.5	59
DN65	76.1	76	185	145	18	4	M16	118	2	20	77.5	78
DN80	88.9	89	200	160	18	8	M16	132	2	20	90.5	91
DN100	114.3	108	220	180	18	8	M16	156	2	22	116.0	110
DN125	139.7	133	250	210	18	8	M16	184	2	222	141.5	135
DN150	168.3	159	285	240	22	8	M20	211	2	24	170.5	161
DN200	219.1	219	340	295	22	12	M20	266	2	26	221.5	222
DN250	273.0	273	405	355	26	12	M24	319	2	28	276.5	276
DN300	323.9	325	460	410	26	12	M24	370	2	32	327.5	328
DN350	355.6	377	520	470	26	16	M24	429	2	35	359.5	380
DN400	406.4	426	580	525	30	16	M27	480	2	38	411.0	430
DN450	457.0	480	640	585	30	20	M27	548	2	42	462.0	484
DN500	508.0	530	715	650	33	20	M30	609	2	46	513.5	534
DN600	610.0	630	840	770	36	20	M33	720	2	52	616.5	634
PN2.50MPa压力法兰尺寸
公称通径	钢管外径		法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	密封面尺寸		法兰厚度	法兰内径
DN	系列Ⅰ	系列Ⅱ	D	K	L	n	Th.	d	f	C	系列Ⅰ	系列Ⅱ
DN10	17.2	14	90	60	14	4	M12	41	2	14	18.0	15
DN15	21.3	18	95	65	14	4	M12	46	2	14	22.0	19
DN20	26.9	25	105	75	14	4	M12	56	2	16	27.5	26
DN25	33.7	32	115	85	14	4	M12	65	2	16	34.5	33
DN32	42.4	38	140	100	18	4	M16	76	2	18	43.5	39
DN40	48.3	45	150	110	18	4	M16	84	2	18	49.5	46
DN50	60.3	57	165	125	18	4	M16	99	2	20	61.5	59
DN65	76.1	76	185	145	18	8	M16	118	2	22	77.5	78
DN80	88.9	89	200	160	18	8	M16	132	2	24	90.5	91
DN100	114.3	108	235	190	22	8	M20	156	2	26	116.0	110
DN125	139.7	133	270	220	26	8	M24	184	2	28	141.5	135
DN150	168.3	159	300	250	26	8	M24	211	2	30	170.5	161
DN200	219.1	219	360	310	26	12	M24	274	2	32	221.5	222
DN250	273.0	273	425	370	30	12	M27	330	2	35	276.5	276
DN300	323.9	325	485	430	30	16	M27	389	2	38	327.5	328
DN350	355.6	377	555	490	33	16	M30	448	2	42	359.5	384
DN400	406.4	426	620	550	36	16	M33	503	2	46	411.0	430
DN450	457.0	480	670	600	36	20	M33	548	2	50	462.0	484
DN500	508.0	530	730	660	36	20	M33	609	2	56	513.5	534
DN600	610.0	630	845	770	39	20	M36	720	2	68	616.5	634
PN4.00MPa压力法兰尺寸
公称通径	钢管外径		法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	密封面尺寸		法兰厚度	法兰内径
DN	系列Ⅰ	系列Ⅱ	D	K	L	n	Th.	d	f	C	系列Ⅰ	系列Ⅱ
DN10	17.2	14	90	60	14	4	M	41	2	14	18.0	15
DN15	21.3	18	95	65	14	4	M	46	2	14	22.0	19
DN20	26.9	25	105	75	14	4	M	56	2	16	27.5	26
DN25	33.7	32	115	85	14	4	M	65	2	16	34.5	33
DN32	42.4	38	140	100	18	4	M	76	2	18	43.5	39
DN40	48.3	45	150	110	18	4	M	84	2	18	49.5	46
DN50	60.3	57	165	125	18	4	M	99	2	20	61.5	59
DN65	76.1	76	185	145	18	8	M	118	2	22	77.5	78
DN80	88.9	89	200	160	18	8	M	132	2	24	90.5	91
DN100	114.3	108	235	190	22	8	M	156	2	26	116.0	110
DN125	139.7	133	270	220	26	8	M	184	2	28	141.5	135
DN150	168.3	159	300	250	26	8	M	211	2	30	170.5	161
DN200	219.1	219	375	320	30	12	M	284	2	36	221.5	222
DN250	273.0	273	450	385	33	12	M	345	2	42	276.5	276
DN300	323.9	325	515	450	33	16	M	409	2	48	327.5	328
DN350	355.6	377	580	510	36	16	M	465	2	55	359.5	384
DN400	406.4	426	660	585	39	16	M	535	2	60	411.0	430
DN450	457.0	480	685	610	39	20	M	560	2	66	462.0	484
DN500	508.0	530	755	670	42	20	M	615	2	72	513.5	534
DN600	610.0	630	890	795	48	20	M	735	2	84	616.5	634

【备注事项】

以上参数均为参考实际以实时情况咨询为准！有关板式平焊法兰技术方面及未注明参数请咨询电话：4008241666；销售价格咨询：13307150555.
